Máy rải ống tải trọng nặng 22000 KG, lý tưởng cho các dự án xây dựng quy mô lớn

Chi tiết sản phẩm

Place of Origin: Jiangsu, China

Hàng hiệu: WINCOO

Điều khoản thanh toán và vận chuyển

Giá bán: $206,500.00/sets 1-99 sets

Packaging Details: Export package

Supply Ability: 3000 Set/Sets per Month

Nhận được giá tốt nhất

Chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:

Condition:	New	Warranty:	1 Year
Applicable Industries:	Manufacturing Plant, Construction works	Weight (KG):	22000
Showroom Location:	None	Video outgoing-inspection:	Provided
Machinery Test Report:	Provided	Marketing Type:	Ordinary Product
Warranty of core components:	1 Year	Core Components:	PLC, Engine, Motor, Pump
UNIQUE SELLING POINT:	High operating efficiency	Product name:	Pipeline pipelayer
Application:	Pipeline construction machinery	After-sales Service Provided:	VIDEO SUPPORT

Condition:	New
Warranty:	1 Year
Applicable Industries:	Manufacturing Plant, Construction works
Weight (KG):	22000
Showroom Location:	None
Video outgoing-inspection:	Provided
Machinery Test Report:	Provided
Marketing Type:	Ordinary Product
Warranty of core components:	1 Year
Core Components:	PLC, Engine, Motor, Pump
UNIQUE SELLING POINT:	High operating efficiency
Product name:	Pipeline pipelayer
Application:	Pipeline construction machinery
After-sales Service Provided:	VIDEO SUPPORT

Máy rải ống tải trọng nặng 22000 KG, lý tưởng cho các dự án xây dựng quy mô lớn

WINCOO ENGINEERING CO., LTD

Wincoo Engineering Co., Ltd (WINCOO) tham gia vào việc mang lại các giải pháp / thiết bị phù hợp nhất cho khách hàng, nhà sản xuất, các công ty EPC / C về sản xuất ống, xây dựng bể,Xây dựng đường ống, dây chuyền sản xuất công nghiệp, dự án năng lượng sạch và lĩnh vực công nghiệp khác.

Máy ống HGY chủ yếu được sử dụng cho các hoạt động nâng ống trong xây dựng đường ống, chẳng hạn như vận chuyển ống, đặt ống, lắp ráp và đào.Các khung ống là một khung thủy lực đặc biệt cho phát triển trên cơ sở công nghệ khung excavator trưởng thành. Hệ thống di chuyển sử dụng chế độ truyền động thủy tĩnh, với tác động nhỏ đến khởi động và dừng và có thể nhận ra điều khiển tại chỗ; Hệ thống nâng sử dụng truyền động thủy lực đầy đủ,với truyền ổn định và hiệu suất chuyển động vi mô tốtSo với ống dẫn khung xe đẩy truyền thống, nó có những lợi thế kỹ thuật và ứng dụng rõ ràng.

HGY Pipelayer có thể thích nghi với môi trường làm việc của - 20 °C ~ + 50 °C, độ cao dưới 3000m, môi trường với ít hơn 5% cát và bụi trong không khí và tất cả các loại thời tiết như mưa,tuyết và sương mùCó thể hoạt động an toàn và đáng tin cậy trên đường dốc 30 °.
HGY ống dẫn có thiết kế hợp lý, cấu trúc nhỏ gọn, dễ dàng vận chuyển, chuyển và vận chuyển và có thể đáp ứng các yêu cầu
Các yêu cầu về vận chuyển đường sắt và vận chuyển xe kéo phẳng tự kéo.

1Chassis Ass.
2, nâng mông
3Taxi Ass.
4Đồ máy.
5, Chân phản trọng lượng
6Hệ thống thủy lực

Các thông số sản phẩm

Mô hình					HGY20	HGY40	HGY70	HGY90
Khả năng nâng cao nhất					25t	45.7t	70t	90t
Khả năng nâng số					21.25t	38.25t	59.5t	76.5t
Trọng lượng hoạt động (khoảng)					22t	35t	49t	55t
Kích thước phác thảo vận chuyển cho thiết bị chính ((LWH)					4150 × 3050 × 3250 (mm)	4855 × 3384 × 3270 (mm)	5630 × 3400 × 3540 (mm)	5630 × 3436 × 3540 (mm)
Trọng lượng vận chuyển cho thiết bị chính					21.5t	26t	37.5t	38.9t
Áp suất mặt đất trung bình					76.4KPa	85.2KPa	87.3KPa	86.6KPa
Khoảng cách mặt đất tối thiểu					480mm	490mm	550mm	550mm
Max.gradability					25°	25°	25°	25°
Môi trường áp dụng					-50oC ~ + 65oC	-50oC ~ + 65oC	-50oC ~ + 65oC	-50oC ~ + 65oC
Động cơ	Mô hình			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Sức mạnh định số			120KW	169KW	239KW	257KW1850rpm
		Tỷ lệ tốc độ quay			1850rpm	2000 vòng/phút	2000 vòng/phút	2000 vòng/phút
Hệ thống đi bộ	Chế độ hoạt động			Joystick	Joystick	Joystick	Joystick
		Tốc độ lý thuyết	Tiếp tục (thay đổi2)	3.29/5.28 km/h	3.6/6.6 km/h	3.6/6.6 km/h	3.6/6.6 km/h
		Tốc độ lý thuyết		Trở lại. (thay đổi2)	4.28/7.59 km/h	4.3/7.7 km/h	4.4/7.8 km/h	4.4/7.8 km/h
		Chiều dài đường ray trên mặt đất			2635mm	3050mm	3620mm	3620mm
		Độ rộng đường ray			560mm	660mm	760mm	760mm
		Số lượng cuộn đường sắt			7×2	7×2	9×2	9×2
Hệ thống cần cẩu	Hình dạng phạm vi			Các hình thức luffing dây thừng	Các hình thức luffing dây thừng	Các hình thức luffing dây thừng	Các hình thức luffing dây thừng
		Chế độ hoạt động			Máy điều khiển thủy lực	Máy điều khiển thủy lực	Máy điều khiển thủy lực	Máy điều khiển thủy lực
		Liên kết cần cẩu	Chiều dài liên kết cần cẩu	6000mm	7500/8500mm	7600/8600mm	8600/9600mm
		Liên kết cần cẩu		Độ cao nâng tối đa	4909mm	6100/7050mm	6100/7050mm	7050/9600mm
		góc luffing liên kết cần cẩu			0~85°	0~86°	0~86°	0~86°
		Tốc độ móc ((sáu đến tám lần)			0~12.0m/min	0 ~ 6,2 m/min	0 ~ 7,0 m/min	0 ~ 7,0 m/min
		Thời gian nâng cao ((bốn đến năm lần)			25s	20s	32s	40 tuổi

Tính năng sản phẩm

I. Tính năng lắp ráp khung gầm

1, Tiếp nhận công nghệ khung khoan thủy lực, khung đặc biệt đường ống có độ bền cao, có chất lượng đáng tin cậy.

2, Ba xương sườn hoặc xương sườn kép, chín nhóm bánh xe hỗ trợ, và góc leo lên tối đa 30 °.

3, Máy bơm chính, động cơ xoay và động cơ di chuyển áp dụng thương hiệu Rexroth của Đức để đảm bảo hoạt động đáng tin cậy của hệ thống thủy lực của toàn bộ xe.

4, van chính áp dụng giải pháp điều khiển điện đầy đủ, có thể hoạt động trơn tru và nhận ra tối ưu hóa chính xác.

5, Tiếp nhận cấu trúc kết nối mạnh mẽ giữa khung đi bộ và khung xe để đảm bảo rằng toàn bộ máy có độ cứng đủ trong khi nâng.

6, Với thiết kế gauge tăng lên, cải thiện sự ổn định của toàn bộ máy, phù hợp hơn cho các điều kiện tải bên.

7Các con lăn hỗ trợ được phân bố ở mỗi bên, với sức chịu lớn, khả năng chống nhiệt độ cao và khả năng thích nghi với điều kiện làm việc khắc nghiệt.

II.Hệ thống phanh an toàn và đáng tin cậy

1, Sử dụng chế độ truyền động thủy tĩnh, với tác động nhỏ trong bắt đầu và dừng lại, và có thể nhận ra lái in-situ.
2, Khi người vận hành thả tay cầm lái, phanh của động cơ lái sẽ tự động đóng để đảm bảo an toàn đậu xe.
3, Thông qua chuyển đổi bánh răng tốc độ cao và tốc độ thấp, có thể đạt được chuyển động tốc độ cao và lướt lướt tốc độ thấp.

III.Thiết bị an toàn hoàn chỉnh để đảm bảo an toàn nâng

1, Thiết bị giới hạn boom điện thủy lực có thể đáng tin cậy giới hạn vị trí giới hạn nâng của boom, để ngăn ngừa tai nạn kéo và uốn cong boom.

2, Thiết bị chống cuộn của móc ngăn không cho móc tăng vượt quá vị trí giới hạn, để ngăn chặn móc và dây thép bị hư hỏng.

3, Chỉ số tải an toàn (đóng giới hạn mô-men xoắn) đảm bảo rằng thiết bị luôn hoạt động trong tải trọng định số và đảm bảo an toàn cho nhân viên và thiết bị.

IV.Động cơ

1, Sử dụng động cơ Cummins, được trang bị hệ thống nhiên liệu PT độc đáo và tăng áp.

2, động cơ Cummins với nhiều lợi thế rõ ràng, ví dụ: trọng lượng nhẹ, công suất cao, mô-men xoắn lớn, tiêu thụ nhiên liệu thấp và bảo trì đơn giản.

V.Cơ chế hỗ trợ xoay trung tâm

1, Độ tin cậy cao của cơ chế hỗ trợ xoay trung tâm.

2, Tiếp nhận hỗ trợ xoay đặc biệt được tăng cường, có thể chịu được mô-men xoắn và tải trọng lớn hơn.

VI.Hệ thống nâng

1, Hệ thống nâng áp dụng truyền dẫn thủy lực đầy đủ, với truyền ổn định và hiệu suất chuyển động vi mô tốt.

2, Máy kéo luffing và máy kéo cuộn được điều khiển bởi động cơ mô-men xoắn lớn tốc độ thấp; Máy kéo được trang bị phanh đóng bình thường để đảm bảo tự khóa đáng tin cậy của luffing và máy kéo.

3, Các đầu vào dầu động cơ của luffing winch và winch cuộn được trang bị van cân bằng chất lượng cao được sản xuất bởi công ty Mỹ SUN để đảm bảo rằng không có rơi tự do dưới tải trọng định số.

4, Tiếp nhận luffing dây thép dây thép, và các tác động khởi động và dừng có thể được giảm thông qua việc sử dụng nhiều tốc độ pulley khối, với kiểm soát vi mô tốt hơn.

VII.Hoạt động đơn giản và thuận tiện

1, Toàn bộ máy áp dụng giải pháp điều khiển điện hoàn toàn để tối ưu hóa việc nâng và xoay từ nhiều góc, với phản ứng khởi động nhanh, hoạt động nhẹ, linh hoạt và đáng tin cậy.

2, Hệ thống nâng điều khiển hành động kéo dài cánh cụt và nâng móc thông qua một tay cầm điều khiển điện phổ biến, thương hiệu Italy HC.

3, Chuyển động nền tảng được điều khiển bởi một tay cầm lái điện, linh hoạt và đáng tin cậy.

4, Sự kết hợp hoàn hảo của điều khiển lái điện tử và truyền động thủy lực, với hai chế độ điều khiển của nhanh và chuyển động vi mô làm cho các hoạt động nâng có chuyển động vi mô vượt trội,và độ chính xác chuyển động vi mô là 2mm trong tình trạng tốt.

VIII.Khả năng thích nghi mạnh mẽ

Có thể làm việc trong môi trường - 20 °C ~ + 50 °C, độ cao dưới 3000m và bụi cao.

IX.Nhân văn hóa không gian hoạt động

1, Máy lái với không gian rộng rãi và tầm nhìn rộng; áp dụng ghế chống sốc và treo thủy lực; lái xe thoải mái hơn.

2, Hệ thống thủy lực áp dụng chế độ điều khiển phi công, ổn định và đáng tin cậy.

3, Được trang bị điều hòa không khí (Air cooler)

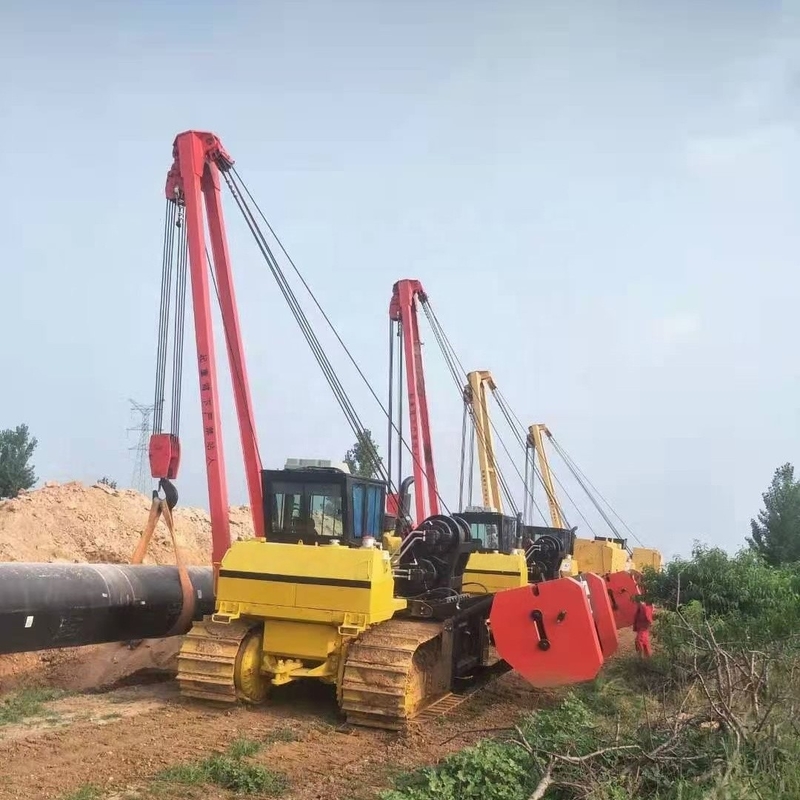

Hình ảnh sản phẩm

Wincoo Engineering Co., Ltd (WINCOO) tham gia vào việc cung cấp các giải pháp/thiết bị phù hợp nhất cho khách hàng, nhà sản xuất, các công ty EPC / C về sản xuất ống, xây dựng bể,Xây dựng đường ống, dây chuyền sản xuất công nghiệp, dự án năng lượng sạch và lĩnh vực công nghiệp khác.

Dịch vụ và sức mạnh của chúng tôi
Chúng tôi có khả năng cung cấp các giải pháp khả thi để hỗ trợ khách hàng được trao giải thưởng với thời gian thực hiện dự án ngắn hơn,Chi phí nhân giờ thấp hơn và phương pháp xây dựng / chế tạo hiệu quả hơn và chất lượng tốt hơn trong giai đoạn đấu thầu dự án.

Dựa trên cơ sở của khách hàng / không gian trang web, chúng tôi có thể nghiên cứu / thiết kế và trình bày cấu hình phù hợp theo lịch trình dự án, chất lượng,chi phí và năng suất để đảm bảo tốc độ sản xuất phù hợp với yêu cầu của dự án.

Để hỗ trợ thực hiện dự án, chúng tôi luôn sẵn sàng làm việc như lính cứu hỏa để cung cấp các vật liệu dự án ngay lập tức từ các vật liệu tiêu thụ khác nhau, công cụ, thiết bị / máy tính đến hàng hóa đặc biệt.Với sự linh hoạt, chúng tôi cũng rất vui khi hoạt động như một đại lý mua sắm ở Trung Quốc để tìm kiếm các nguồn cung cấp cần thiết.
