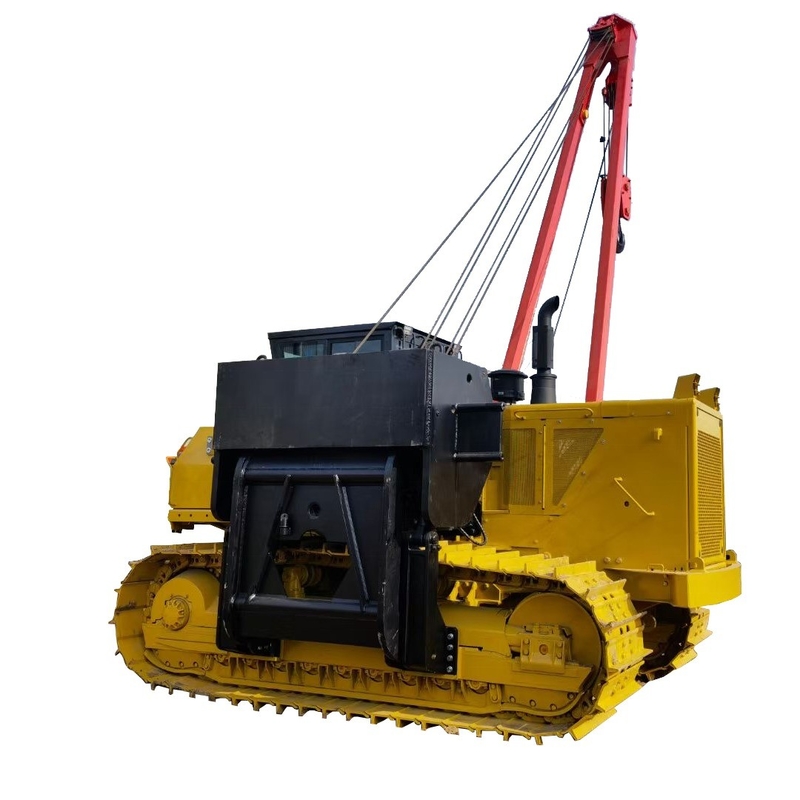

Máy nâng ống bên thủy lực hoàn toàn WINCOO 70 tấn cho thi công đường ống

Chi tiết sản phẩm

Place of Origin: Jiangsu, China

Hàng hiệu: WINCOO

Điều khoản thanh toán và vận chuyển

Giá bán: $205,800.00/sets 1-99 sets

Packaging Details: Export package

Supply Ability: 3000 Set/Sets per Month

Nhận được giá tốt nhất

Chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:

Condition:	New	Warranty:	1 Year
Applicable Industries:	Manufacturing Plant, Construction works	Weight (KG):	22000
Showroom Location:	None	Video outgoing-inspection:	Provided
Machinery Test Report:	Provided	Marketing Type:	Ordinary Product
Warranty of core components:	1 Year	Core Components:	PLC, Engine, Motor, Pump
UNIQUE SELLING POINT:	High operating efficiency	Product name:	Pipelayer
Application:	Pipeline construction machinery	After-sales Service Provided:	VIDEO SUPPORT

Condition:	New
Warranty:	1 Year
Applicable Industries:	Manufacturing Plant, Construction works
Weight (KG):	22000
Showroom Location:	None
Video outgoing-inspection:	Provided
Machinery Test Report:	Provided
Marketing Type:	Ordinary Product
Warranty of core components:	1 Year
Core Components:	PLC, Engine, Motor, Pump
UNIQUE SELLING POINT:	High operating efficiency
Product name:	Pipelayer
Application:	Pipeline construction machinery
After-sales Service Provided:	VIDEO SUPPORT

Máy nâng ống bên thủy lực hoàn toàn WINCOO 70 tấn cho thi công đường ống

WINCOO ENGINEERING CO.,LTD

Máy rải ống HGY chủ yếu được sử dụng cho các hoạt động nâng ống trong xây dựng đường ống, chẳng hạn như vận chuyển ống, đặt ống, lắp ráp và đào rãnh. Khung gầm máy rải ống là khung gầm thủy lực đặc biệt được phát triển trên cơ sở công nghệ khung gầm máy xúc trưởng thành. Hệ thống di chuyển áp dụng chế độ truyền động thủy tĩnh, ít tác động khi khởi động và dừng, đồng thời có thể thực hiện quay tại chỗ; Hệ thống nâng áp dụng truyền động thủy lực hoàn toàn, với khả năng truyền ổn định và hiệu suất chuyển động vi mô tốt. So với máy rải ống khung gầm xe ủi truyền thống, nó có những ưu điểm về kỹ thuật và ứng dụng rõ ràng.

Máy rải ống HGY có thể thích ứng với môi trường làm việc từ -20 ℃ ~ +50 ℃, độ cao dưới 3000m, môi trường có ít hơn 5% cát và bụi trong không khí và tất cả các loại thời tiết như mưa, tuyết và sương mù; Có thể hoạt động an toàn và đáng tin cậy trên dốc 30 °.
Máy rải ống HGY có thiết kế hợp lý, cấu trúc nhỏ gọn, dễ dàng điều động, di chuyển và vận chuyển, đồng thời có thể đáp ứng
các yêu cầu về vận tải đường sắt và vận chuyển bằng xe kéo phẳng tự hành. Thích ứng với công trường và hoạt động đường bộ nói chung.

1, Khung gầm Ass
2, Nâng Ass
3, Cab Ass
4, Động cơ Ass
5, Đối trọng Ass
6, Hệ thống thủy lực Ass

Thông số sản phẩm

Mô hình					HGY20	HGY40	HGY70	HGY90
Khả năng nâng tối đa					25t	45.7t	70t	90t
Khả năng nâng định mức					21.25t	38.25t	59.5t	76.5t
Trọng lượng vận hành (xấp xỉ)					22t	35t	49t	55t
Kích thước phác thảo vận chuyển cho thiết bị chính (LWH)					4150×3050×3250 (mm)	4855×3384×3270 (mm)	5630×3400×3540 (mm)	5630×3436×3540 (mm)
Trọng lượng vận chuyển cho thiết bị chính					21.5t	26t	37.5t	38.9t
Áp suất trên mặt đất trung bình					76.4KPa	85.2KPa	87.3KPa	86.6KPa
Khoảng sáng gầm xe tối thiểu					480mm	490mm	550mm	550mm
Khả năng leo dốc tối đa					25°	25°	25°	25°
Môi trường áp dụng					-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC	-50ºC ~+65ºC
Động cơ	Mô hình			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		Công suất định mức			120KW	169KW	239KW	257KW1850rpm
		Tốc độ quay định mức			1850rpm	2000rpm	2000rpm	2000rpm
Hệ thống đi bộ	Chế độ vận hành			Cần điều khiển	Cần điều khiển	Cần điều khiển	Cần điều khiển
		Tốc độ lý thuyết	Tiến (số 2)	3.29/5.28 km/h	3.6/6.6 km/h	3.6/6.6 km/h	3.6/6.6 km/h
		Tốc độ lý thuyết		Lùi (số 2)	4.28/7.59 km/h	4.3/7.7 km/h	4.4/7.8 km/h	4.4/7.8 km/h
		Chiều dài đường ray trên mặt đất			2635mm	3050mm	3620mm	3620mm
		Chiều rộng đường ray			560mm	660mm	760mm	760mm
		Số lượng con lăn đường ray			7×2	7×2	9×2	9×2
Hệ thống cần cẩu	Dạng phạm vi			Dạng luffing cáp thép	Dạng luffing cáp thép	Dạng luffing cáp thép	Dạng luffing cáp thép
		Chế độ vận hành			Tay cầm điều khiển thủy lực	Tay cầm điều khiển thủy lực	Tay cầm điều khiển thủy lực	Tay cầm điều khiển thủy lực
		Liên kết cần cẩu	Chiều dài của liên kết cần cẩu	6000mm	7500/8500mm	7600/8600mm	8600/9600mm
		Liên kết cần cẩu		Chiều cao nâng tối đa	4909mm	6100/7050mm	6100/7050mm	7050/9600mm
		Góc luffing liên kết cần cẩu			0~85°	0~86°	0~86°	0~86°
		Tốc độ móc (từ sáu đến tám lần)			0~12.0m/phút	0~6.2 m/phút	0~7.0 m/phút	0~7.0 m/phút
		Thời gian nâng (bốn đến năm lần)			25s	20s	32s	40s

Tính năng sản phẩm

I. Tính năng lắp ráp khung gầm

1, Áp dụng công nghệ khung gầm máy xúc thủy lực, khung gầm đặc biệt máy rải ống cường độ cao, với chất lượng đáng tin cậy.

2, Bánh xích ba gân hoặc hai gân, chín nhóm bánh xe đỡ và góc leo tối đa 30°.

3, Bơm chính, động cơ quay và động cơ di chuyển áp dụng thương hiệu Rexroth của Đức để đảm bảo hoạt động đáng tin cậy của hệ thống thủy lực của toàn bộ xe.

4, Van chính áp dụng giải pháp điều khiển hoàn toàn bằng điện, có thể hoạt động trơn tru và thực hiện tối ưu hóa chính xác.

5, Áp dụng cấu trúc kết nối cường độ cao giữa khung đi bộ và khung xe để đảm bảo rằng toàn bộ máy có đủ độ cứng trong quá trình nâng.

6, Với thiết kế đồng hồ đo tăng cường, cải thiện độ ổn định của toàn bộ máy, phù hợp hơn với điều kiện tải bên.

7, 9 con lăn đỡ được phân bố ở mỗi bên, với khả năng chịu tải lớn, chịu nhiệt độ cao và khả năng thích ứng với điều kiện làm việc khắc nghiệt.

II. Phanh an toàn và đáng tin cậy của hệ thống truyền động

1, Áp dụng chế độ truyền động thủy tĩnh, ít tác động khi khởi động và dừng, đồng thời có thể thực hiện quay tại chỗ.
2, Khi người vận hành nhả cần điều khiển, phanh của động cơ truyền động sẽ tự động đóng để đảm bảo an toàn khi đỗ xe.
3, Thông qua việc chuyển đổi bánh răng tốc độ cao và tốc độ thấp, có thể đạt được chuyển động tốc độ cao và bò tốc độ thấp.

III. Thiết bị an toàn hoàn chỉnh để đảm bảo an toàn khi nâng

1, Thiết bị giới hạn cần trục điện-thủy lực có thể giới hạn đáng tin cậy vị trí giới hạn nâng của cần trục, để ngăn ngừa tai nạn kéo và uốn cong cần trục.

2, Thiết bị chống quấn quá mức của móc ngăn móc nâng vượt quá vị trí giới hạn, để ngăn móc và dây cáp thép bị hư hỏng.

3, Chỉ báo tải an toàn (bộ hạn chế mô-men xoắn) đảm bảo rằng thiết bị luôn hoạt động trong tải trọng định mức và đảm bảo an toàn cho người và thiết bị.

IV. Động cơ

1, Áp dụng động cơ Cummins, được trang bị hệ thống nhiên liệu PT độc đáo và tăng áp.

2, Động cơ Cummins với nhiều ưu điểm rõ ràng, ví dụ: trọng lượng nhẹ, công suất cao, mô-men xoắn lớn, tiêu thụ nhiên liệu thấp và bảo trì đơn giản.

V. Cơ chế hỗ trợ xoay trung tâm

1, Độ tin cậy cao của cơ chế hỗ trợ xoay trung tâm.

2, Áp dụng hỗ trợ xoay gia cố đặc biệt, có thể chịu được mô-men xoắn và tải trọng lớn hơn.

VI. Hệ thống nâng

1, Hệ thống nâng áp dụng truyền động thủy lực hoàn toàn, với khả năng truyền ổn định và hiệu suất chuyển động vi mô tốt.

2, Tời luffing và tời quấn được dẫn động bởi động cơ mô-men xoắn cao tốc độ thấp; tời được trang bị phanh thường đóng để đảm bảo tự khóa đáng tin cậy của luffing và tời.

3, Cửa nạp dầu động cơ của tời luffing và tời quấn được trang bị van cân bằng chất lượng cao do công ty SUN của Mỹ sản xuất để đảm bảo không có hiện tượng rơi tự do dưới tải trọng định mức.

4, Áp dụng luffing cáp thép, và tác động khởi động và dừng có thể được giảm thông qua việc sử dụng khối ròng rọc nhiều tốc độ, với khả năng điều khiển vi mô tốt hơn.

VII. Vận hành đơn giản và thuận tiện

1, Toàn bộ máy áp dụng giải pháp điều khiển hoàn toàn bằng điện để tối ưu hóa việc nâng và xoay từ nhiều góc độ, với phản ứng khởi động nhanh, vận hành nhẹ, linh hoạt và đáng tin cậy.

2, Hệ thống nâng điều khiển phần mở rộng cần trục và hành động nâng móc thông qua tay cầm điều khiển thí điểm điện đa năng, thương hiệu HC của Ý.

3, Việc xoay nền tảng được điều khiển bằng tay cầm điều khiển thí điểm điện, linh hoạt và đáng tin cậy.

4, Sự kết hợp hoàn hảo giữa điều khiển thí điểm điện tử và truyền động thủy lực, với hai chế độ điều khiển chuyển động nhanh và vi mô, giúp cho hoạt động nâng có chuyển động vi mô vượt trội và độ chính xác chuyển động vi mô là 2mm trong điều kiện tốt.

VIII. Khả năng thích ứng mạnh mẽ

Có thể làm việc trong môi trường -20 ℃ ~ +50 ℃, độ cao dưới 3000m và bụi cao.

IX. Tính nhân văn của không gian vận hành

1, Cabin vận hành với không gian rộng rãi và tầm nhìn rộng; áp dụng ghế treo và giảm xóc thủy lực; lái xe thoải mái hơn.

2, Hệ thống thủy lực áp dụng chế độ điều khiển thí điểm, ổn định và đáng tin cậy.

3, Được trang bị điều hòa không khí (Máy làm mát không khí)

Ảnh sản phẩm

Wincoo Engineering Co., Ltd (WINCOO) tham gia vào việc mang đến những giải pháp/thiết bị phù hợp nhất cho khách hàng, nhà chế tạo, các công ty EPC/C về chế tạo đường ống, xây dựng bể chứa, xây dựng đường ống, dây chuyền sản xuất công nghiệp, dự án năng lượng sạch và các lĩnh vực công nghiệp khác.

Dịch vụ & Sức mạnh của chúng tôi
Chúng tôi có khả năng cung cấp các giải pháp khả thi để hỗ trợ khách hàng được trao giải với thời gian thực hiện dự án ngắn hơn, chi phí nhân công ít hơn và phương pháp xây dựng/chế tạo hiệu quả hơn và chất lượng tốt hơn trong giai đoạn đấu thầu dự án.

Dựa trên sự sẵn có về không gian cơ sở/hiện trường của khách hàng, chúng tôi có thể nghiên cứu/thiết kế và trình bày các cấu hình phù hợp về tiến độ dự án, chất lượng, chi phí và năng suất để đảm bảo tốc độ sản xuất phù hợp với yêu cầu của dự án.

Để hỗ trợ thực hiện dự án, chúng tôi luôn sẵn sàng làm lính cứu hỏa để cung cấp nhanh chóng các vật liệu dự án từ các vật tư tiêu hao khác nhau, dụng cụ, thiết bị/máy móc đến hàng hóa đặc biệt. Với sự linh hoạt, chúng tôi cũng rất vui khi được thực hiện như một đại lý mua sắm tại Trung Quốc để tìm kiếm các nguồn cung cấp cần thiết.
