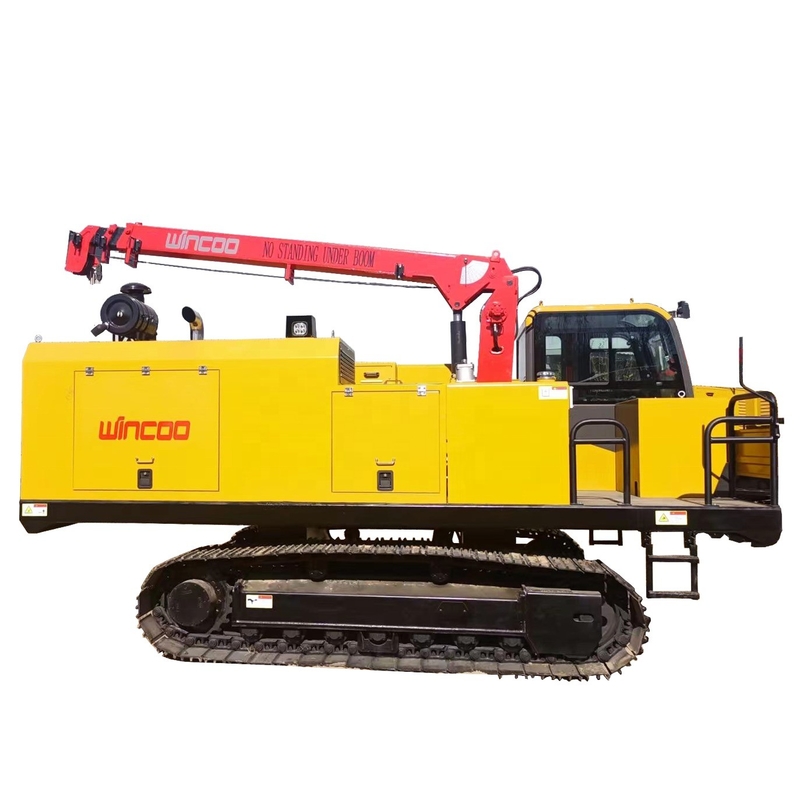

Xe hàn đường ống tiết kiệm năng lượng 13000KG, toàn thủy lực, bánh xích, cần cẩu

Chi tiết sản phẩm

Place of Origin: Jiangsu, China

Hàng hiệu: WINCOO

Điều khoản thanh toán và vận chuyển

Giá bán: $86,800.00/sets 1-9 sets

Nhận được giá tốt nhất

Chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:

Condition:	New	Warranty:	1 Year
Applicable Industries:	Manufacturing Plant, Construction works	Weight (KG):	13000
Showroom Location:	None	Video outgoing-inspection:	Provided
Machinery Test Report:	Provided	Marketing Type:	New Product 2022
Warranty of core components:	1 Year	Core Components:	Engine, Gearbox, Motor, Pump
UNIQUE SELLING POINT:	High operating efficiency	Product name:	Paywelder
Application:	welding station	After-sales Service Provided:	VIDEO SUPPORT
Keywords:	Welding tractor

Condition:	New
Warranty:	1 Year
Applicable Industries:	Manufacturing Plant, Construction works
Weight (KG):	13000
Showroom Location:	None
Video outgoing-inspection:	Provided
Machinery Test Report:	Provided
Marketing Type:	New Product 2022
Warranty of core components:	1 Year
Core Components:	Engine, Gearbox, Motor, Pump
UNIQUE SELLING POINT:	High operating efficiency
Product name:	Paywelder
Application:	welding station
After-sales Service Provided:	VIDEO SUPPORT
Keywords:	Welding tractor

Xe hàn đường ống tiết kiệm năng lượng 13000KG, toàn thủy lực, bánh xích, cần cẩu

WINCOO ENGINEERING CO., LTD

Wincoo Engineering Co., Ltd (WINCOO) tham gia vào việc mang lại các giải pháp / thiết bị phù hợp nhất cho khách hàng, nhà sản xuất, các công ty EPC / C về sản xuất ống, xây dựng bể,Xây dựng đường ống, dây chuyền sản xuất công nghiệp, dự án năng lượng sạch và lĩnh vực công nghiệp khác.

Máy kéo hàn loạt HG, còn được gọi là máy hàn trả, là sự lựa chọn hoàn hảo cho hàn đường ống.
truyền và hệ thống cơ sở chắc chắn làm cho nó phù hợp với điều kiện làm việc nghiêm trọng. Nó được thiết kế để dễ dàng bảo trì tại chỗ: tất cả các thành phần của nó như động cơ, máy phát điện, cần cẩu,bơm thủy lực và như vậy đã được lựa chọn từ các nhà cung cấp hàng đầu với một mạng lưới hỗ trợ toàn cầu. Hơn nữa, để cung cấp tính linh hoạt tối đa và giá trị cho tiền tại địa điểm. máy kéo hàn HG series có thể được tùy chỉnh theo yêu cầu của bạn.

Mô tả sản phẩm

HG series welding workstation is a pipeline welding equipment developed by our company according to the technical development requirements of long-distance pipeline and the experience of similar products at home and abroad. Việc sử dụng công nghệ đi bộ chạy bằng động cơ thủy lực đầy đủ, các thành phần chính của việc sử dụng các thành phần thủy lực nổi tiếng quốc tế, cải thiện hiệu suất kỹ thuật và độ tin cậy của xe,đạt mức sản phẩm tương tự ở nước ngoàiCó thể mang máy hàn điện, máy nén không khí và các thiết bị khác.

Trạm bọc hàn loạt HG sử dụng động cơ diesel thương hiệu nổi tiếng quốc tế làm nguồn điện, và hệ thống sản xuất điện gắn trên xe có công suất cung cấp điện bên ngoài 160kva.Hệ thống sản xuất điện áp dụng hình thức truyền trực tiếp, có lợi thế của cấu trúc đơn giản, ít điểm lỗi, khối lượng nhỏ, hiệu quả cao, truyền ổn định, tiếng ồn thấp và tiêu thụ năng lượng thấp.theo các đặc điểm hoạt động trạm công việc hàn thiết kế đặc biệt toàn bộ hệ thống lái xe thủy lực đi bộ, khả năng off-road là mạnh mẽ, ngoại trừ có thể trong khu vực chung lái xe đường bộ, nhưng cũng phù hợp trong sa mạc, đất lỏng lẻo,cao nguyên và như vậy môi trường khu vực xấu mang lại một lĩnh vực lớn kỹ thuật hoạt động xây dựng.

Các bộ phận nắp của máy áp dụng thiết kế cửa trái và phải, thuận tiện cho bảo trì hàng ngày. Chiếc xe cũng được trang bị hộp công cụ để tạo điều kiện dễ dàng cho việc lưu trữ các công cụ làm việc nhỏ.

Các thông số sản phẩm

Bảng thông số kỹ thuật
Mô hình số.	HG85	HG100	HG125	HG160
Kích thước tổng thể/LDH(mm)	462023002930	515023702955	515023702955	631030003300
Trọng lượng hoạt động không tải	8.8T	10T	10T	13T
Áp suất cụ thể liên lạc với mặt đất	28.5Kpa	28.5Kpa	28.5Kpa	28.5Kpa
Khả năng phân loại	≤ 30 độ	≤ 30 độ	≤ 30 độ	≤ 30 độ
Lái xe	≤ 91kn	≤ 91kn	≤ 91kn	≤ 91kn
Tốc độ lái xe tốc độ thấp	0~2.9km/h	0~2.9km/h	0~2.9km/h	0~3.7km/h
Lái xe tốc độ cao	0~4.6km/h	0~4.6km/h	0~4.6km/h	0~6,4km/h
Khoảng cách tối thiểu	450mm	600mm	600mm	600mm
Chiều dài của đường ray	2800mm	2760mm	2760mm	3100mm
Khoảng cách đường ray	1750mm	1770mm	1770mm	2150mm
Độ rộng đường ray	480mm	570mm	570mm	570m

Dữ liệu cơ bản về máy
Mô hình số.	HG85	HG100	HG125	HG160
Động cơ
Mô hình số.	Cummins 6B5.9-C130	Cummins 6BTA5.9-C170	Cummins 6BTA5.9-C180	Cummins 6BTA5.9-C205
Sức mạnh định số	97kw	127kw	132kw	155kw
Tốc độ định số	2200rpm	2200rpm	2200rpm	2200rpm
Hệ thống điện	24v	24v	24v	24v
Món bắt đầu	6.6KW/8.25HP	6.6KW/8.25HP	6.6KW/8.25HP	6.6KW/8.25HP
Di dời	5.9L	5.9L	5.9L	5.9L
Cenerator
Mô hình số.	Stamford UCI224G	Stamford UCI274C	Stamford UCI274E	Stamford UCI274F
Công suất định danh	85KVA	100KVA	125KVA	160KVA
Điện áp định số	220V/380V	220V/380V	220V/380V	220V/380V
Tần số định số	50Hz	50Hz	50Hz	50Hz
Hệ thống thủy lực
Lượng sản xuất bơm tối đa	220 l/phút	220 l/phút	220 l/phút	220 l/phút
Áp suất làm việc	29Mpa	29Mpa	29Mpa	29Mpa
Lượng bơm cần cẩu	35 l/phút	35 l/phút	35 l/phút	90 l/phút
Áp suất làm việc	20Mpa	20Mpa	20Mpa	30Mpa
CRAINE
Làm	Bàn tay	Bàn tay	Bàn tay	Bàn tay
Khả năng nâng	≤3200kg	≤3200kg	≤3200kg	≤ 5000kg
Khoảng cách tiếp cận	≤5,6m	≤ 7,8m	≤ 7,8m	≤ 8m
Hình quay	360 độ	360 độ	360 độ	360 độ

Thành phần chính của sản phẩm

I. Động cơ

Cummins 6btaa-5.9-c202 (2200) bốn nhịp, tăng áp, khởi động trực tiếp bằng điện, động cơ diesel làm mát bằng nước.

Động cơ có dự trữ công suất cao, sức mạnh mạnh mẽ, chất lượng sản xuất năng lượng ổn định và bảo trì thuận tiện.với hệ thống làm mát động cơ được cải tiến và cấu trúc bể nước lớn, đã có thể chịu được môi trường nhiệt độ cao của văn phòng đường ống ở Ấn Độ và môi trường nhiệt độ thấp của kỹ thuật Nga.

Thiết bị tiêu chuẩn được trang bị bộ lọc không khí, có thể loại bỏ 95% bụi và tạp chất trong hệ thống hút không khí bằng cách thêm bộ lọc không khí,có thể kéo dài thời gian làm sạch và thay thế các yếu tố lọc không khí từ 6 đến 10 lần, giảm sự hao mòn sớm của động cơ, kéo dài tuổi thọ của động cơ và cải thiện khả năng thích nghi của thiết bị với môi trường.

Động cơ Cummins, được thiết kế cho hiệu suất, độ bền và tiết kiệm nhiên liệu, với mức phát thải G3.

II. Phệ thống sản xuất

Phần điện của máy phát điện áp dụng thương hiệu Cummins, và máy phát điện áp dụng các sản phẩm Stanford của thương hiệu nổi tiếng quốc tế.

Mô hình: số UCI274F

Lượng đầu ra: 160 KVA

Các biện pháp chống ăn mòn: Ba phương pháp chống sơn

Điểm phát ra máy phát điện: Hệ thống dây ba giai đoạn bốn

Tính năng của hệ thống sản xuất điện:

1) Thiết kế treo trung tính, đường không được nối đất.

2) Các công tắc sản xuất điện chính có các chức năng ngăn chặn pha bị mất, trên hiện tại và sốc điện.

3) Các bộ ngắt mạch của mỗi phân vùng pha là trong trường hợp thiếu pha, qua dòng điện và sốc điện.

4) Tất cả các phích cắm phải chống nước.

III. Thệ thống ravel

Chassis cho nhập khẩu thủy lực excavator chassis công nghệ, kết hợp với các điều kiện làm việc của thủy lực điện di động nhu cầu, tùy chỉnh đặc biệt chassis, cấu trúc vững chắc,Khả năng mang trọng lượng cao, sự ổn định tốt, nền tảng tuyệt vời để mở rộng, để tránh biến đổi khung gốm dẫn đến sự phát triển của xe, khả năng mang và nghèo, nghèo nghèo damping và độ cứng;Hệ thống đi bộ áp dụng "bốn bánh xe và một dây đai" và cơ chế căng, có tính linh hoạt mạnh mẽ, khả năng hoán đổi tốt và chất lượng đáng tin cậy.Khác với trạm điện di động hoàn toàn thủy lực với chuyển đổi khung thợ đào, các sản phẩm được cung cấp bởi công ty chúng tôi có một bộ bánh xe hỗ trợ, với 7 bánh xe hỗ trợ ở mỗi bên, làm tăng độ dài của đất, tăng cường sự ổn định của xe,đặc biệt đảm bảo sự ổn định leo núi, cải thiện khả năng leo núi, và làm cho lái xe trơn tru và an toàn.

Khoảng cách tối thiểu từ mặt đất là 560mm, góc tiếp cận là 35°, và góc rời là 38°.Dựa trên sản phẩm trước đây,phần dưới của cấu trúc hình dạng của bảo trì động cơ và hệ thống truyền tải, bảo trì là thuận tiện, dưới cùng của các hình thức để bàn tay kết quả trong khả năng lặn là kém,dễ dàng để lưu trữ ở đáy của một con tàu hình thành trầm tích và các loại khác không thể xả ảnh hưởng đến các khiếm khuyết như tuổi thọ của thiết bị, các sản phẩm của công ty của chúng tôi hủy dưới cùng của hình thức là cấu trúc hoàn toàn đóng, với cấu trúc khung tám chùm, động cơ và hộp số, vv Hầu hết các bộ phận trên nền tảng,bảo trì thiết bị thuận tiện, khả năng lặn mạnh, độ sâu lên đến 1100 mm.

Sử dụng công nghệ truyền dẫn thủy lực, các đường ray trái và phải được điều khiển bởi hai tay cầm tương ứng, có thể thực hiện cả lái một bên và lái in situ.Nó có những đặc điểm dễ học, nhẹ và linh hoạt, an toàn và đáng tin cậy.

Hệ thống phanh để trưởng thành để tránh hệ thống phanh, phanh xe và phanh đậu và động cơ đi bộ và máy giảm tốc tích hợp với nhau, với chức năng kết nối,điều khiển tay cầm lái xe, hệ thống phanh tự động nâng, để lái xe, tay cầm trở lại trung tâm, phanh tự động, hệ thống phanh có thể phanh đậu, để đảm bảo rằng hoạt động của hệ thống phanh là linh hoạt,phanh an toàn và đáng tin cậy.

Chế độ chạy hoàn toàn bằng thủy lực, với thiết kế mạnh mẽ, khả năng off-road mạnh mẽ và hiệu suất phanh đáng tin cậy.

IV. Hhệ thống thủy lực

Hệ thống thủy lực khung gầm áp dụng hệ thống thủy lực nhạy tải của Mỹ Danfoss và Doosan với công nghệ máy đào trưởng thành, thuộc hệ thống thủy lực khép kín.

Hệ thống cần cẩu áp dụng hệ thống thủy lực điều khiển van mở trưởng thành, bao gồm máy bơm bánh răng, dây kéo thủy lực, xi lanh thủy lực, van đa chiều và van cân bằng.

Công ty chúng tôi tuân thủ tối ưu hóa, và đường ống thẳng đứng và ngang, đôi mềm cứng, trật tự,Khái niệm thiết kế bảo vệ cố định hợp lý và đáng tin cậy của thiết kế và lắp đặt đường ống thủy lực, các bộ phận thủy lực chính và đường ống trên nền tảng một cái nhìn, các bước, trong nền tảng của các thành phần thủy lực chỉ cần loại bỏ các nắp một chút cọc có thể thuận tiện để bảo trì,do đó, các bộ phận hệ thống thủy lực xe là dễ dàng để sửa chữa và bảo trì, tất cả các áp suất định số trên đường ống cao hơn áp suất thủy lực 1,5 lần.Máy ống thủy lực Manuli và niêm phong được sản xuất bằng công nghệ chuyên nghiệp của Ý phù hợp với hoạt động bình thường của thiết bị dưới nhiệt độ môi trường -40 °C - + 50 °C.

V.Hệ thống nâng

Thiết kế chuẩn cần cẩu sử dụng cần cẩu đặc biệt cho xe xây dựng, xoay liên tục 360 °; Cẩu là một cần cẩu cánh quạt; Khoảng cách làm việc tối đa 8,5m; Động lực nâng tối đa 132,3 kn.m;Trọng lượng nâng định số: 6.3t. Hình thức biến đổi phình đại: biến đổi phình đại của xi lanh thủy lực

PALFINGER cần cẩu, thương hiệu nổi tiếng thế giới, thủy lực đẩy boom kính thiên văn, 360° xoay.

VI. Con người-máy

Nhập cabin excavator, nó áp dụng thiết kế hợp lý, khuôn đúc quá trình đúc, toàn bộ là đẹp và hào phóng.và cửa sổ ở góc dưới bên trái đảm bảo tầm nhìn rộng của người lái xe, giao tiếp thuận tiện với thế giới bên ngoài, và lái xe dễ dàng hơn.

Toàn bộ cabin áp dụng thủy lực damping để giảm rung động, mà hiệu quả loại bỏ thiệt hại của toàn bộ máy rung động cho người và đồ vật trong cabin,và cải thiện đáng kể sự thoải mái của các nhà điều hành.

Khóa cửa lái xe được làm bằng thép, chủ yếu được sử dụng cho khóa cửa lái xe của máy đào như Hitachi và Hyundai. Các vật liệu chủ yếu là thép ST12, 45 # và 10 #.Cánh pin cab được làm bằng thép đúc 35 #.

VII.Khả năng mang

Năng lực mang của nền tảng là 9t; Kích thước nền tảng: 5740mm × 2800mm. Máy hàn bán tự động DC400 / NL23P (bao gồm cả kết nối cáp điện, dây điện, vv) và máy nén không khí được sản xuất ở Hoa Kỳ có thể được lắp đặt trong một nhà máy điện di động để đáp ứng các điều kiện dịch vụ.

Thiết kế cấu trúc tủ phía sau là hợp lý, áp dụng khái niệm thiết kế phân chia mô-đun, và hiệu quả mở rộng không gian lắp đặt và không gian tiêu hao nhiệt.Động cơ và máy phát điện được sắp xếp ở phía bên phải của tủ, và toàn bộ không gian ở phía bên trái được chia thành hai khu vực mở.

Để giảm rung động của toàn bộ máy, một hỗ trợ đặc biệt và chất chống va chạm được cung cấp.rung động cao tần số thấp để ngăn chặn thiết bị mang bị hư hỏng bởi rung động, cách ly rung động, cần phải được dựa trên sự hấp thụ va chạm thuộc về cách ly rung động thụ động, và một số thiết bị mang lắp đặt sức mạnh chân thấp hai yếu tố,công ty đường ống ngẫu nhiên để mang thiết bị như tủ điều khiển điện và máy hàn điện hỗ trợ gắn đặc biệt và một khu vực tiếp xúc chuyên dụng cao su lớn hơn, như thể hiện trong hình dưới đây, đảm bảo đáp ứng các yêu cầu của xây dựng thực địa.

VIII. Thiết bị an toàn

Thiết bị khóa an toàn, người vận hành có thể kéo đòn bẩy điều khiển lên sau khi rời khỏi buồng lái, và thiết bị ở trạng thái dừng để ngăn ngừa lái xe vô tình;thiết bị giám sát của thiết bị được cung cấp có chức năng báo động hiển thị nhiệt độ nước động cơ, nhiệt độ dầu quá cao, áp suất dầu quá thấp và chức năng bảo vệ dừng tự động.

Thiết bị được trang bị thiết bị bảo vệ mạch ngắn điện cần thiết, bảo hiểm hoàn chỉnh và công tắc bảo vệ rò rỉ hai cấp để đảm bảo an toàn cho người vận hành và thiết bị.

Việc lắp đặt thiết bị là thuận tiện và nhanh chóng, thời gian hoạt động được rút ngắn, bảo trì là đơn giản.

1Các bộ phận bảo trì hàng ngày được sắp xếp bên ngoài, dễ vận hành.

2, Sử dụng các bộ phận truyền tải điện không bảo trì, giảm đáng kể khối lượng công việc bảo trì.

3, Động cơ có bộ lọc trước giúp kéo dài đáng kể thời gian bảo trì và tuổi thọ của thiết bị.

Hình ảnh sản phẩm

Wincoo Engineering Co., Ltd (WINCOO) tham gia vào việc cung cấp các giải pháp/thiết bị phù hợp nhất cho khách hàng, nhà sản xuất, các công ty EPC / C về sản xuất ống, xây dựng bể,Xây dựng đường ống, dây chuyền sản xuất công nghiệp, dự án năng lượng sạch và lĩnh vực công nghiệp khác.

Dịch vụ và sức mạnh của chúng tôi
Chúng tôi có khả năng cung cấp các giải pháp khả thi để hỗ trợ khách hàng được trao giải thưởng với thời gian thực hiện dự án ngắn hơn,Chi phí nhân giờ thấp hơn và phương pháp xây dựng / chế tạo hiệu quả hơn và chất lượng tốt hơn trong giai đoạn đấu thầu dự án.

Dựa trên cơ sở của khách hàng / không gian trang web, chúng tôi có thể nghiên cứu / thiết kế và trình bày cấu hình phù hợp theo lịch trình dự án, chất lượng,chi phí và năng suất để đảm bảo tốc độ sản xuất phù hợp với yêu cầu của dự án.

Để hỗ trợ thực hiện dự án, chúng tôi luôn sẵn sàng làm việc như lính cứu hỏa để cung cấp các vật liệu dự án ngay lập tức từ các vật liệu tiêu thụ khác nhau, công cụ, thiết bị / máy tính đến hàng hóa đặc biệt.Với sự linh hoạt, chúng tôi cũng rất vui khi hoạt động như một đại lý mua sắm ở Trung Quốc để tìm kiếm các nguồn cung cấp cần thiết.
