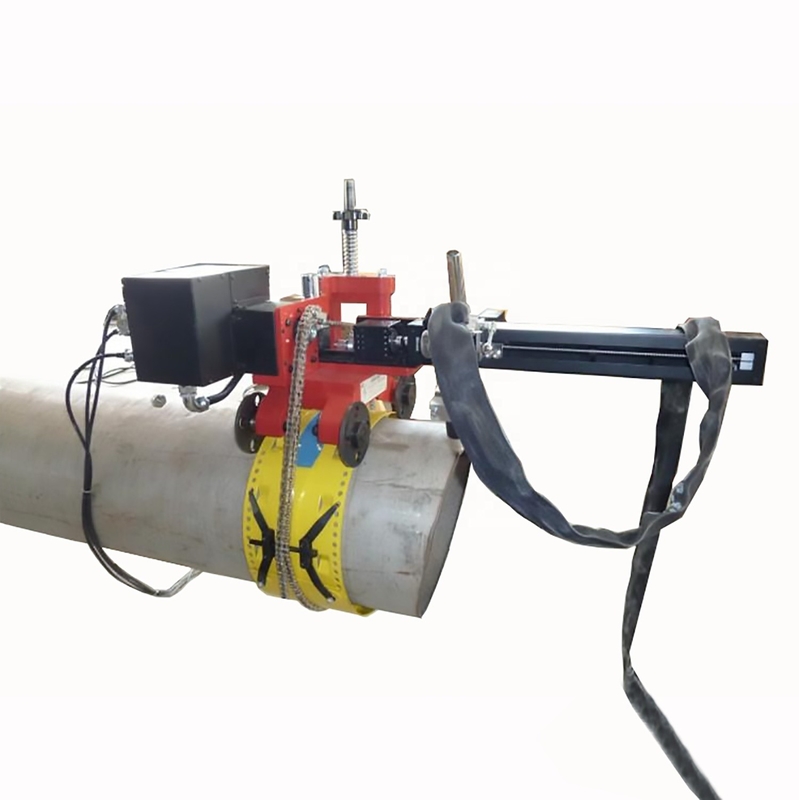

Máy cắt ống CNC năng suất cao cho xây dựng đường ống

Name: Máy cắt ống CNC năng suất cao cho xây dựng đường ống
Brand: Wincoo Engineering Co., Ltd.
SKU: FPWC-III
Availability: InStock

Chi tiết sản phẩm

Nguồn gốc: Jiangsu, Trung Quốc

Hàng hiệu: WINCOO

Số mô hình: FPWC-III

Điều khoản thanh toán và vận chuyển

Giá bán: $12,000.00/sets 1-199 sets

chi tiết đóng gói: Gói xuất khẩu

Khả năng cung cấp: 3000 Set/Sets mỗi tháng

Nhận được giá tốt nhất

Chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:

Kích thước:	507460800mm	Loại động cơ:	động cơ servo
Điều kiện:	Mới	Điện áp:	AC220 ± 10V 50Hz
Sức mạnh định số:	600W	Kích thước ((LWH):	507460800mm
Trọng lượng (kg):	10kg	Năm:	2022
Bảo hành:	1 năm	Các điểm bán hàng chính:	Năng suất cao
Ngành công nghiệp áp dụng:	Nhà máy sản xuất, Công trình xây dựng	Địa điểm trưng bày:	Không có
Loại tiếp thị:	Sản phẩm mới 2020	Báo cáo thử máy:	Được cung cấp
Video kiểm tra xuất phát:	Được cung cấp	Bảo hành các thành phần cốt lõi:	1 năm
Thành phần cốt lõi:	Động cơ	Tên sản phẩm:	Máy cắt plasma và ngọn lửa
Ứng dụng:	Xây dựng đường ống	vật liệu cắt:	Kim loại Thép không gỉ Thép carbon
chế độ cắt:	Cắt plasma + Cắt ngọn lửa	Hệ thống điều khiển:	bộ điều khiển CNC

Kích thước:	507460800mm
Loại động cơ:	động cơ servo
Điều kiện:	Mới
Điện áp:	AC220 ± 10V 50Hz
Sức mạnh định số:	600W
Kích thước ((LWH):	507460800mm
Trọng lượng (kg):	10kg
Năm:	2022
Bảo hành:	1 năm
Các điểm bán hàng chính:	Năng suất cao
Ngành công nghiệp áp dụng:	Nhà máy sản xuất, Công trình xây dựng
Địa điểm trưng bày:	Không có
Loại tiếp thị:	Sản phẩm mới 2020
Báo cáo thử máy:	Được cung cấp
Video kiểm tra xuất phát:	Được cung cấp
Bảo hành các thành phần cốt lõi:	1 năm
Thành phần cốt lõi:	Động cơ
Tên sản phẩm:	Máy cắt plasma và ngọn lửa
Ứng dụng:	Xây dựng đường ống
vật liệu cắt:	Kim loại Thép không gỉ Thép carbon
chế độ cắt:	Cắt plasma + Cắt ngọn lửa
Hệ thống điều khiển:	bộ điều khiển CNC

Máy cắt ống CNC năng suất cao cho xây dựng đường ống

WINCOO ENGINEERING CO.,LTD

Máy cắt sẽ di chuyển trên đường ống và gửi thông tin vị trí có độ chính xác cao đến hệ thống điều khiển, sau đó theo đường cắt ngay lập tức. Phương pháp cắt này hoàn toàn khác với phương pháp cắt đường giao nhau của đường ống quy mô lớn truyền thống.

Máy cắt hồ sơ & vát mép di động độc đáo có thể được sử dụng trong nhà máy và tại công trường, gần như phù hợp với tất cả các loại ống có
các kích cỡ khác nhau. Độ chính xác cắt của nó có thể đạt tới 1mm với chương trình tích hợp & giao diện đầu vào tham số hóa. Toàn bộ máy tinh tế và có thể được vận hành, giao và lưu trữ dễ dàng. Ngoài ra, chương trình có thể được cập nhật.

Không cần nhập CAD, giao diện đầu vào tham số hóa, một người có thể vận hành, cơ sở mô hình hoàn chỉnh, cung cấp dịch vụ tùy chỉnh mô hình.

Khung chính

1- Hộp đường2- Hộp cảm biến
3- Bộ phận đế máy
4- Cánh tay trục đơn
5- Kẹp mỏ hàn

Hộp điều khiển

1- Mặt nạ bảo vệ

2- Hộp điều khiển
3- Bảng điều khiển
4- Bộ lọc không khí

Xích chống trượt

1- Xích chống trượt

2- Khớp nối xích
3- Chốt phẳng

Đường ray quỹ đạo

Từ phải sang trái:

STG1,STG2,STG3,STG4,STG5,STG6

Đầu nối móng vuốt

1- Lỗ

2- Móc
3- Bu lông lục giác dài

Thông số sản phẩm
Bảng 1. Kiểu máy thiết bị
Loại	Mô hình	Phần mềm	Đường kính ống	Điều chỉnh ngang
Máy đơn giản	TP1-JH	01/07	<320mm	200mm
Máy cơ bản	TP1-JB			<680mm	400mm
Máy tiêu chuẩn	TP1-BZ			<1020mm	600mm
Máy Classic R	TP1-R80B	01/02/03/05/06/07/08	<1800mm	800mm
Máy Classic X	TP1-X80B	01/02/03/05/06/07/08/09/10/11/12	<3000mm	800mm
Máy Tie-In	TP1-PSK	07	320-1420mm	200mm

Đường ray quỹ đạo
Bảng 2. Chi tiết quỹ đạo máy cắt
KHÔNG.	Mô hình	Chiều dài/m	Phạm vi điều chỉnh/m	Móng vuốt với phạm vi điều chỉnh phía sau đóng góp
1	STG1	0,98	0,54~0,71	0,68~0,86
2	STG2	1,23	0,79~0,96	0,93~1,14
3	STG3	1,38	0,91~1,16	1,06~1,30
4	STG4	1,72	1,16~1,45	1,30~1,60
5	STG5	1,90	1,46~1,63	1,60~1,81
6	STG6	2,50	2,06~2,23	2,20~2,41

Bảng 3. Tùy chọn kết hợp quỹ đạo
Không.	OD ống/mm	Quỹ đạo được đề xuất
1	320-400	STG3
2	400-495	STG4
3	495-550	STG5
4	550-680	STG1+ STG 3
5	630-770	STG1+ STG 4
6	730-830	STG1+ STG 5
7	810-915	STG2+ STG 5
8	915-1020	STG1+ STG 6
9	1000-1100	STG2+ STG 6
10	1040-1160	STG3+ STG 6
11	1120-1250	STG4+ STG 6
12	1219-1310	STG5+ STG 6
13	1270-1480	STG3+ STG 4+ STG 5
14	1410-1500	STG6+ STG 6
15	1450-1595	STG2+ STG 5+ STG 6
16	1520-1675	STG6+ STG 6+ STG 1

Bảng 4. Hộp điều khiển
Hiển thị	111mm×62mmLCD
Số nút	20 chiếc
Bảo vệ tắt nguồn	10 năm
Nhiệt độ làm việc	-10℃~ +55℃
Điện áp	220V AC
Công suất	600 W
Trọng lượng bộ dụng cụ chính	5KG
Kích thước	400（L）×200（W）×200（H）mm

Ưu điểm sản phẩm

1, Đổi mới lý thuyết

Công nghệ cảm biến được sử dụng để thực hiện kiểm soát quỹ đạo. Máy cắt đường giao nhau leo lên ống, gửi thông tin vị trí theo thời gian thực có độ chính xác cao đến hệ thống điều khiển, sau đó đi theo đường cong cắt trong một khoảng thời gian rất ngắn. Phương pháp điều khiển này hoàn toàn khác với phương pháp cắt đường giao nhau của ống truyền thống.

2, Đổi mới cấu trúc

Đây là lần đầu tiên đưa ra một giải pháp hoàn chỉnh về việc cắt đường giao nhau của đường ống tại công trường. Bằng cách sử dụng phương pháp cắt

bò quanh ống, thể tích và trọng lượng có thể giảm đáng kể, dễ dàng mang đến công trường, không chiếm tài nguyên của xưởng và có thể thực hiện bố trí dây chuyền sản xuất linh hoạt.

Ảnh sản phẩm

Wincoo Engineering Co., Ltd (WINCOO) cam kết mang đến những giải pháp/thiết bị phù hợp nhất cho khách hàng, nhà chế tạo, công ty EPC/C về chế tạo ống, xây dựng bể chứa, xây dựng đường ống, dây chuyền sản xuất công nghiệp, dự án năng lượng sạch và các lĩnh vực công nghiệp khác.

Dịch vụ & Sức mạnh của chúng tôi
Chúng tôi có khả năng cung cấp các giải pháp khả thi để hỗ trợ khách hàng được trao giải với thời gian thực hiện dự án ngắn hơn, chi phí nhân công ít hơn và phương pháp xây dựng/chế tạo hiệu quả hơn và chất lượng tốt hơn trong giai đoạn đấu thầu dự án.

Dựa trên sự sẵn có của cơ sở/không gian hiện trường của khách hàng, chúng tôi có thể nghiên cứu/thiết kế và trình bày các cấu hình phù hợp về tiến độ dự án, chất lượng, chi phí và năng suất để đảm bảo tốc độ sản xuất phù hợp với yêu cầu của dự án.

Để hỗ trợ thực hiện dự án, chúng tôi luôn sẵn sàng làm lính cứu hỏa để cung cấp nhanh chóng các vật liệu dự án từ các vật tư tiêu hao khác nhau, dụng cụ, thiết bị/máy móc đến hàng hóa đặc biệt. Với sự linh hoạt, chúng tôi cũng rất vui khi được thực hiện như một đại lý mua sắm tại Trung Quốc để tìm kiếm các nguồn cung cấp cần thiết.
