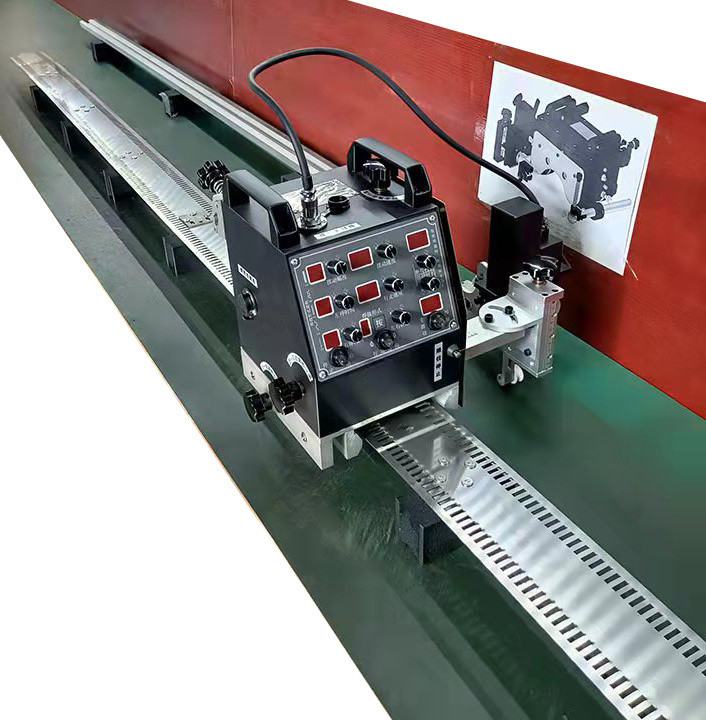

Máy hàn hồ quang bồn chứa dày 3mm với mối hàn vòng và hàn đứng

Một máy hàn ray thẳng hoặc ray mềm đơn giản, rẻ tiền và dễ sử dụng để hàn bồn.

Máy này có các tính năng sau:

I. Tính năng hàn sản phẩm

1, Được trang bị 5 loại kỹ thuật xử lý hàn, mô phỏng hoàn hảo việc xử lý thủ công, hình thức mối hàn đồng đều, nhanh hơn và ổn định hơn.

2, Điều chỉnh phạm vi rộng 0-30mm, có thể thích ứng với tất cả các loại tấm mỏng, hàn tấm dày.

3, Điều chỉnh phạm vi rộng 0-30mm, có thể thích ứng với tất cả các loại tấm mỏng, hàn tấm dày.

4, Máy có thể thực hiện tất cả các loại hàn không liên tục theo khoảng cách, chiều dài và tốc độ có thể được điều chỉnh tùy ý.

5, Máy có thể thể hiện quỹ đạo hàn mà không cần đánh lửa, thuận tiện và trực quan.

6, Bảng điều khiển hiển thị đầy đủ kỹ thuật số, dễ dàng điều chỉnh và ghi lại dữ liệu, có chức năng bộ nhớ, tự động khôi phục dữ liệu cuối cùng khi sử dụng lần sau.

7, Tự động dừng sau khi hàn, tiếp điểm dừng giới hạn được đặt theo hai hướng chạy của máy, điểm tiếp xúc được đặt ở cuối mối hàn trước, tự động dừng tại điểm để tránh hàn quá mức.

II. Tính năng thiết kế sản phẩm

1, Đường ray trượt của máy sử dụng đường ray tuyến tính chuyên dùng cho máy công cụ tiên tiến, có hoạt động không khe hở, chạy êm, không bị kẹt, không bị biến dạng và độ nguyên vẹn của máy cao hơn.

2, Tất cả các hướng của máy được điều chỉnh bằng bước vít có độ chính xác cao, nhanh hơn, ổn định hơn và chính xác hơn.

3, Tất cả các bộ phận được xử lý bằng máy công cụ CNC tiên tiến, giúp cải thiện đáng kể độ chính xác và độ bền.

4, Toàn bộ quá trình phun nhiệt độ cao + quá trình oxy hóa nhôm, để hình thức tổng thể của máy lên một cấp độ cao hơn.

5, Được trang bị súng hàn robot đặc biệt, chất lượng hàn tốt hơn và ổn định hơn.

III. Tính năng sử dụng tổng thể của sản phẩm

1, Máy có thiết kế tích hợp, dễ sử dụng, đồng thời giảm tất cả các loại đường điều khiển bên ngoài lộn xộn, ngăn chặn hiệu quả việc làm hỏng đường dây và điều khiển, làm cho môi trường làm việc ngắn gọn hơn.

2, Ghế từ tính kéo dài trên đường ray làm giảm trọng lượng và số lượng công tắc với cùng một lực hút, giúp dễ dàng lắp đặt ngay cả đối với phụ nữ.

3, Thiết kế của tấm nối đặc biệt cho đầu ray đáng chú ý. Bu lông được sử dụng theo hướng về phía trước, có thể kết nối hai hoặc nhiều ray thành một khối dài hơn. Sử dụng ngược bu lông, có thể làm cho ray nhanh chóng, chính xác chồng lên nhau, để chiều dài của chu kỳ vô hạn.

4, Máy truyền động và điều khiển đều sử dụng điện áp AC 20V, an toàn hơn.

5, Súng hàn chuyên nghiệp được sử dụng bởi máy này có thể được điều chỉnh cho các khớp súng hàn khác nhau, bất kể bạn đang sử dụng máy hàn khác, có thể được sử dụng hoàn hảo.

6, Máy đi kèm với hộp công cụ là sáng tạo ban đầu của công ty chúng tôi. Hộp công cụ dễ sử dụng và bền. Một số công cụ nhỏ cần thiết được lưu trữ trong hộp công cụ, có thể giảm thời gian người dùng tìm kiếm công cụ và cải thiện hiệu quả công việc. Nó được trang bị: cầu chì, vòi dẫn điện súng hàn, tất cả các loại cờ lê góc vuông bên trong, thước hộp, sổ tay, bút, v.v. Khi một mối hàn hoàn hảo được điều chỉnh, các thông số mối hàn, điện áp và dòng điện của máy hàn và các thông số khác nhau trên bảng điều khiển của máy được ghi lại. Khi gặp cùng một mối hàn vào lần sau, hãy nhập các thông số và sao chép hoàn hảo mối hàn.

7, Linh hoạt và thuận tiện để sử dụng, người không phải thợ hàn có thể hàn một mối hàn hoàn hảo, một người có thể vận hành nhiều máy cùng một lúc, giảm đáng kể chi phí lao động, cải thiện chất lượng mối hàn, cải thiện hiệu quả công việc.

Thông số kỹ thuật


Quy trình hàn

Bước 1: Sử dụng 6 vít ổ cắm lục giác M4X12 để lắp đặt 3 bộ ghế nam châm trên đường ray. Lưu ý rằng tay cầm nam châm nằm theo hướng giá đỡ. Đường ray được lắp ráp. Một bộ ray khác có thể được xếp chồng lên nhau trên tấm nối cuối và được sử dụng vô thời hạn.

Bước 2: Gắn 3 bộ nam châm vào 3 vị trí nam châm ở giữa đường ray bằng 12 bu lông đầu phẳng M6X16. Siết chặt.

Bước 3: Thả ly hợp đường ray, lắp robot hàn trên đường ray, đóng ly hợp và máy chủ có thể trượt trên đường ray. Thả hoặc đóng ly hợp đi bộ, động cơ chính có thể chạy bình thường khi sử dụng.

Bước 4: Lắp đặt máy chủ robot hàn trên một đường ray từ một đầu của đường ray, chú ý đến ly hợp đi bộ ở vị trí mở. Ly hợp ở vị trí đóng khi sử dụng.

Bước 5: Lắp đặt tấm ép, miếng đệm phẳng siêu mỏng và ray mềm trên khối nhôm nam châm bằng 3 bu lông phẳng M6X16 lần lượt, siết chặt và lắp ráp đường ray. Một bộ đầu ray khác có thể được chèn dưới tấm ép để lưu thông vô hạn.

Bước 6: Điều chỉnh phụ kiện bên ngoài đến độ cao hợp lý, phụ kiện bên ngoài đã trượt trên súng hàn để hỗ trợ trong quá trình hàn, có thể ngăn chặn hiệu quả súng hàn cao và thấp hoặc rung.
