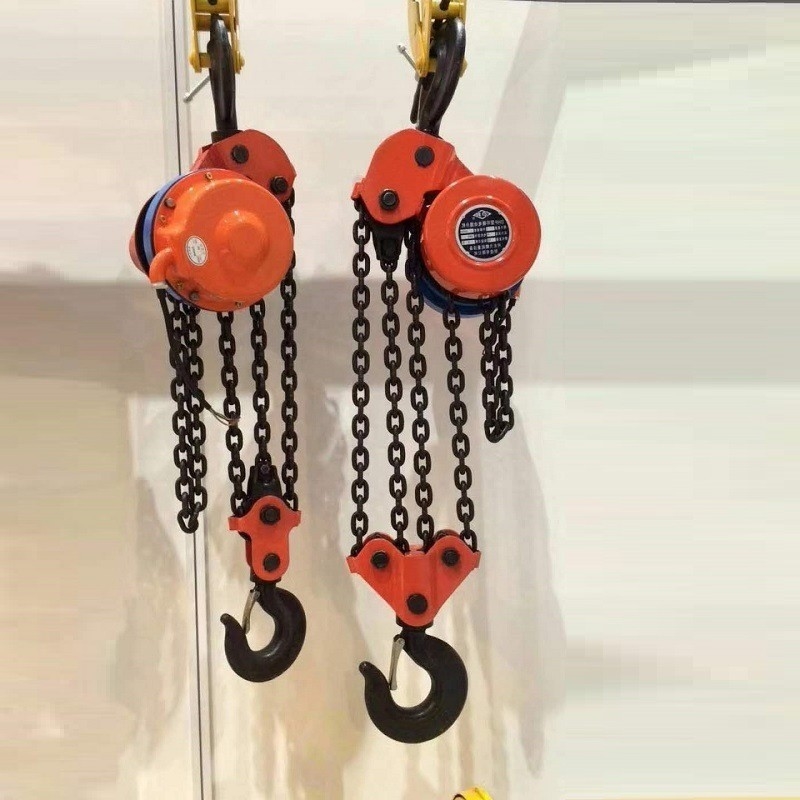

Dễ dàng lắp đặt tiết kiệm năng lượng dây chuyền điện nâng cho sử dụng xây dựng

Chi tiết sản phẩm

Chứng nhận: CE, ISO9001:2000

Điều khoản thanh toán và vận chuyển

Nhận được giá tốt nhất

Chi tiết sản phẩm

Mô tả sản phẩm

Làm nổi bật:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Dễ dàng cài đặt Cầm dây chuyền điện, Xây dựng sử dụng dây chuyền điện nâng, Cung cấp năng lượng điện nâng


Mô hình NO.:	Hkeh-iii	Chiều cao nâng tối đa:	10m
Thác chuỗi:	2	Điều kiện:	Mới
Màu sắc:	Màu đỏ	Từ khóa:	Palăng điện
Gói vận chuyển:	Gói xuất khẩu	Thông số kỹ thuật:	90-124kg
Thương hiệu:	Wincoo	Nguồn gốc:	Trung Quốc
Khả năng cung cấp:	10000 chiếc / năm	Dịch vụ sau bán hàng:	Đảm bảo chất lượng
Bảo hành:	1 năm	Ứng dụng:	bệ nâng
Loại:	Palăng điện	Loại móc treo:	Xích
Tốc độ thang máy:	> 8m/phút	Tùy chỉnh:	Có sẵn Ứng dụng tùy chỉnh

Mô hình NO.:	Hkeh-iii
Chiều cao nâng tối đa:	10m
Thác chuỗi:	2
Điều kiện:	Mới
Màu sắc:	Màu đỏ
Từ khóa:	Palăng điện
Gói vận chuyển:	Gói xuất khẩu
Thông số kỹ thuật:	90-124kg
Thương hiệu:	Wincoo
Nguồn gốc:	Trung Quốc
Khả năng cung cấp:	10000 chiếc / năm
Dịch vụ sau bán hàng:	Đảm bảo chất lượng
Bảo hành:	1 năm
Ứng dụng:	bệ nâng
Loại:	Palăng điện
Loại móc treo:	Xích
Tốc độ thang máy:	> 8m/phút
Tùy chỉnh:	Có sẵn Ứng dụng tùy chỉnh

Dễ dàng lắp đặt tiết kiệm năng lượng dây chuyền điện nâng cho sử dụng xây dựng

Bể chứa hóa dầu lớn thường được xây dựng bằng phương pháp nâng và lật. Điểm mấu chốt của quá trình đảo ngược là việc nâng thân bể, và có nhiều loại quy trình cụ thể và thiết bị hỗ trợ.
Bài viết này chủ yếu giới thiệu việc sử dụng phương pháp đảo ngược nâng bằng cụm tời điện trong việc chế tạo các bể chứa lớn, sử dụng một loại tời điện mới làm thiết bị nâng và thêm một mạch tinh chỉnh trong hệ thống điều khiển. Hệ thống có những ưu điểm như nâng êm, đồng bộ tốt, tốc độ thi công nhanh, chi phí thiết bị thấp, hiệu quả cao, chức năng tự khóa an toàn tốt, dễ dàng kiểm soát chất lượng lắp đặt, v.v. Trong việc xây dựng bể chứa lớn, phương pháp thi công này có giá trị ứng dụng và phổ biến cao.

Thông số kỹ thuật của tời xích điện tốc độ chậm

Khả năng nâng định mức	10 tấn
Tốc độ nâng	0.09m/phút
Chiều cao nâng	4m-8m
Mô hình động cơ	YHPE-500
Công suất động cơ	500W
Tốc độ động cơ	1380R/Phút
Điện áp	380V
Mô hình tời	HS10
Tổng trọng lượng	90-124KG

Sơ đồ nâng bể chứa bằng phương pháp lật tời điện
Sử dụng N bộ tời xích điện 5T-3M trong bể chứa. Việc sử dụng tối đa tời xích điện 5 tấn là 60% trọng tải tối đa, tức là không quá 3 tấn. Hành trình tối đa của tời xích điện là 3 mét (chiều dài có thể tùy chỉnh).
Đầu tiên, đặt tấm vòng tròn đầu tiên của bể lên tấm đáy, lắp vòng giãn nở trên tấm vòng tròn đầu tiên, bề mặt dưới của vòng giãn nở cách mép dưới của tấm vòng tròn đầu tiên khoảng 200mm và sử dụng kích xoắn để siết chặt vòng giãn nở trên tấm vòng tròn đầu tiên; Lắp đặt các cột nâng cách tường bên trong của bể 400mm và bố trí N cột nâng đều xung quanh chu vi bên trong của thành bể. Sử dụng hai thanh kéo để tạo thành một giá đỡ chéo hình số tám giữa đầu trên của cột và tấm đáy của bể, sau đó kéo hai cột nâng liền kề lại với nhau bằng các thanh kéo để tạo thành một vòng tròn hoàn chỉnh. Hàn một tai nâng trên vòng giãn nở tương ứng của cột nâng. Hàn một khối chặn trên thành bể ở đầu trên của vòng giãn nở để chặn vòng giãn nở, treo xích điện trên cột nâng trên đỉnh của tai nâng, móc của tời điện được móc vào tai nâng của vòng giãn nở, lắp đặt tất cả các tời điện lần lượt, kết nối dây nguồn của tất cả các tời điện với bảng điều khiển tổng, bảng điều khiển tổng có thể điều khiển riêng từng tời điện, Nó cũng có thể là điều khiển đồng bộ tập trung thống nhất của tất cả các tời điện, bật nguồn điện tổng, sau đó siết sơ bộ từng tời điện, kiểm tra xem lực của tất cả các tời điện có đều không, kiểm tra xem tất cả các điểm nâng có bình thường không, nếu mọi thứ đều bình thường, nó có thể được nâng lên. Bàn điều khiển tổng được điều chỉnh thành điều khiển tập trung và nút nâng tổng thể được kết nối, để tất cả các tời điện sẽ nâng lên cùng nhau. Nếu các tời điện không tạo lực trong quá trình nâng, bàn điều khiển tổng cần được chuyển sang điều khiển riêng, các tời điện lỏng lẻo được siết sơ bộ lại và sau đó nâng tổng thể, cho đến khi độ cao được nâng lên đến độ cao quy định, và cuối cùng độ cao của việc nâng được điều chỉnh bằng cách điều chỉnh riêng, và sau đó là bảng coaming, Sau khi hàn mối nối dọc và hàn khối chặn, sau đó hạ tất cả các tời điện xuống như một tổng thể, để tấm vòng tròn đầu tiên rơi trở lại tấm vòng tròn thứ hai trên chu vi, để việc nâng tổng thể của tấm vòng tròn đầu tiên được hoàn thành; Sau khi hoàn thành việc hàn mối nối vòng, nới lỏng vòng giãn nở, sử dụng tời điện để hạ toàn bộ vòng giãn nở xuống độ cao quy định của tấm vòng tròn thứ hai, và sau đó chuẩn bị cho lần nâng tiếp theo.

Thành phần chính

1 Động cơ	8 Ống lót chốt	15 Bánh răng	22 Ống lót thép	29 Giá đỡ móc xuống
2 Bánh răng chốt	9 Vòng bi cổ áo	16 Bánh răng then hoa	23 Bánh xe dẫn hướng	30 Ròng rọc
3 Vỏ bánh răng	10 Vòng bi cổ áo	17 Trục chính	24 Bu lông	31 Trục ròng rọc
4 Bánh răng xycloid	11 Dầm móc lên	18 Ốp sườn	25 Tấm chắn vòng	32 Chốt lăn
5 Vòng đệm	12 Móc nâng	19 Vỏ	26 Xích nâng	33 Tấm chắn vòng
6 Vòng bi lệch tâm	13 Bánh xe xích nâng	20 Trục phụ	27 Vách ngăn	34 Dầm móc xuống
7 Chốt bản lề	14 Thanh giằng	21 Con lăn chốt	28 Tấm xích nâng	35 Tấm chặn xích
