Chi tiết sản phẩm
Place of Origin: CHINA
Hàng hiệu: WINCOO
Chứng nhận: CE
Model Number: MEGW-I-Z/D
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1 set
Giá bán: USD+1400~3080+set
Packaging Details: Export package
Delivery Time: 30 days
Payment Terms: L/C, D/P, T/T
Supply Ability: 100 set/month
After-sales service provided: |
Engineers available to service machinery overseas |
Voltage: |
380v/50hz or customized |
Usage: |
girth seam and longitudinal seam welding |
Chứng nhận: |
CE,SGS |
Warranty: |
1 Year |
After-sales service provided: |
Engineers available to service machinery overseas |
Voltage: |
380v/50hz or customized |
Usage: |
girth seam and longitudinal seam welding |
Chứng nhận: |
CE,SGS |
Warranty: |
1 Year |

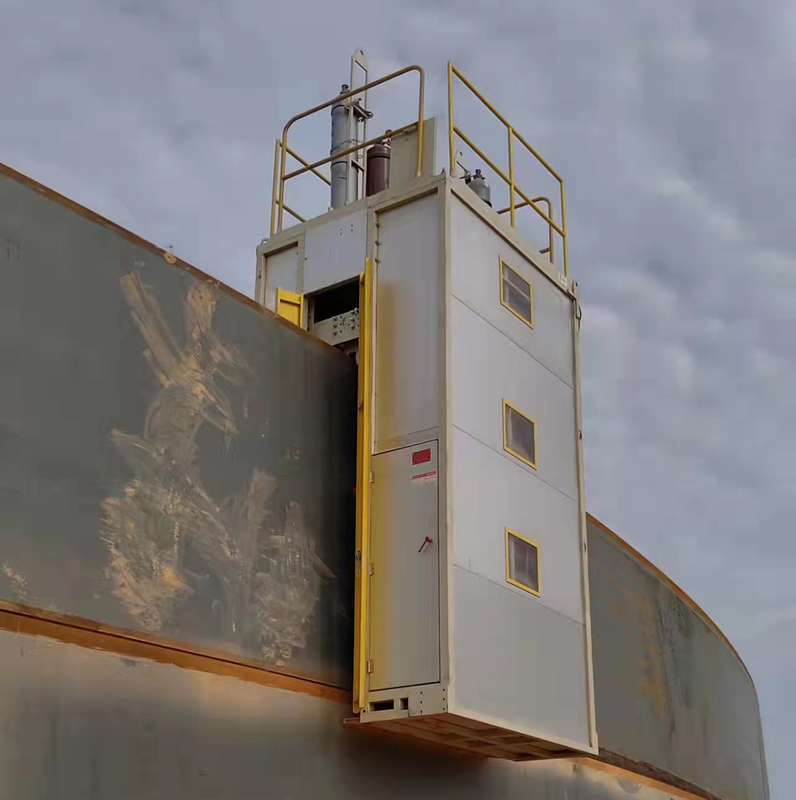

Máy hàn điện-khí thẳng đứng EGW là một máy hàn tự động hiệu quả cao, sử dụng công nghệ vòng kín phản hồi dòng điện để tăng cường kiểm soát quá trình hàn. Tính năng chính của nó là khả năng tạo ra một đường hàn duy nhất với độ dày từ 10mm đến 50mm, tất cả đều được làm mát bằng nước. Máy cũng tự động kiểm soát mức chất lỏng của vũng nóng chảy và điều chỉnh chiều dài của dây được sử dụng. Ngoài ra, nó nhỏ gọn và nhẹ, giúp dễ sử dụng và cập nhật. Máy hàn đa năng này được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau như dầu khí, hóa chất, lò cao và đóng tàu.
| Model | MEGW-I-Z/D |
| Dòng hàn |
80~800A
|
| Điện áp hàn | 20~45V |
| Tốc độ hàn | 100~300mm/phút |
| Nguồn vào | 380/3PH/50Hz |
| Công suất định mức | 25kw |
| Rãnh | Rãnh V/X |
| Vị trí | Mối nối thẳng đứng (3G) |
| Tốc độ di chuyển đầy đủ | 2650mm/phút |
| Tốc độ di chuyển đầy đủ của xe |
350mm/phút
|
| Đường kính bồn | 5.0m trở lên |
| Đường kính dây | Φ1.6mm |
| Độ dày tấm | 10 ~45mm |
| Chiều rộng vỏ | từ dưới lên trên 1.5~3.2m |
| Điều chỉnh mỏ hàn | 3 trục |
| Điều chỉnh lên/xuống mỏ hàn | ±25mm |
| Điều chỉnh tiến/lùi mỏ hàn | ±25 |
1. Khung chính
Khung chính của máy hàn EGW được chế tạo bằng thép kết cấu và các thành phần ống vuông.
Phương pháp dựng: Từ dưới lên trên
Đường kính tối thiểu: Φ5.0m
Chiều rộng vỏ: Từ dưới lên trên 1.5-3.0m
2. Xe hàn EGW và điều khiển
Phương pháp điều khiển: Điều khiển vòng kín hoặc điều khiển vòng hở, được chọn bằng công tắc.
2.1, Động cơ di chuyển được sản xuất tại Nhật Bản.
2.2, Ly hợp: Có, nó được sử dụng để di chuyển xe bằng tay
2.3, Điều khiển
a. Nút (Bắt đầu hồ quang; Dừng hồ quang; Cấp dây)
b. Đèn (Bật/Tắt nguồn; Di chuyển tự động)
c. Đồng hồ (Đồng hồ ampe 2.5G; Đồng hồ vôn 2.5G)
d. Công tắc (LÊN/XUỐNG xe)
e. Núm (Dòng hàn; Điện áp hàn; Độ nhô; Tốc độ di chuyển khi điều khiển vòng hở)
2.4, Bộ dao động và điều khiển
a. Biên độ: 0-50mm
b. Tần số: 0-50 T mỗi phút
c. Thời gian dừng: 0-3s
d. Động cơ DC: 52W
2.5, Mỏ hàn và điều chỉnh của nó
a. Mỏ hàn làm mát bằng nước
~Đường kính:1.6 ~2.4mm
~Làm mát bằng nước
b. Điều chỉnh
~Điều chỉnh dọc: 100mm
~Điều chỉnh ngang: 100mm
2.6, Thanh ray cứng (3.5m, bao gồm 6 nam châm điện)
a. Thanh ray cứng
b. Giá đỡ được lắp đặt ở mặt trước của ray và nó kéo dài tuổi thọ của ray.
c. Nam châm điện
2.7, Thanh đỡ bằng đồng
a. 5 miếng cho rãnh X và 5 miếng cho rãnh V
b. Chiều dài: 500mm/miếng
2.8, Nước và bộ phân phối nước
a. Bộ lọc được cung cấp kèm theo bộ làm mát nước
b. Nguồn vào: 220V/1PH/50HZ (máy biến áp do người bán cung cấp)
c. Dung tích nước: 100L
d. Công suất bơm: 370W
3. Cụm cáp
Cáp hàn: 120mm2×60m
Cáp điều khiển: 10p×2.5mm2×60m
Cáp nguồn: 3p×4mm2×60m
Cáp nối đất: 120mm2×5m
