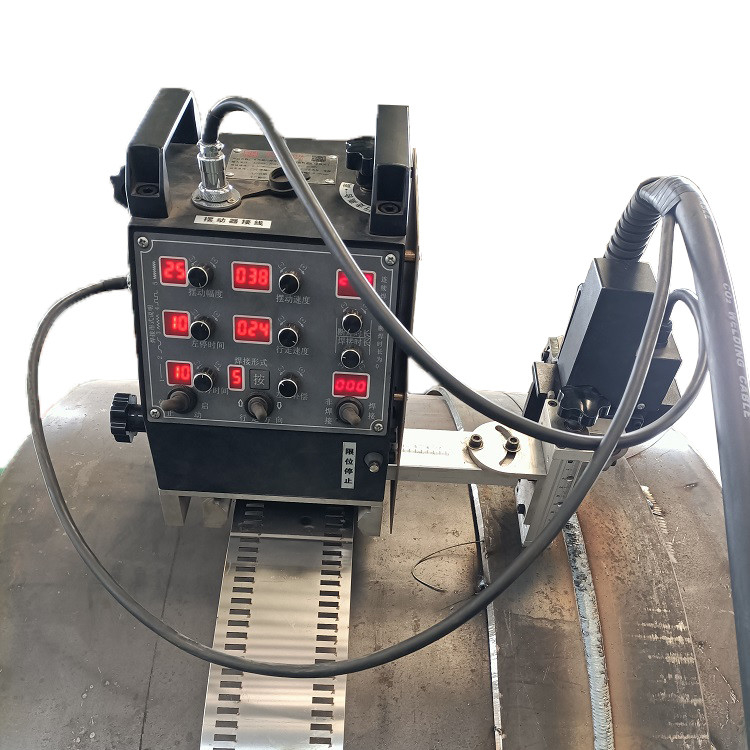

Máy hàn tự động đường hàn ngang và dọc bồn chứa với ray dẫn hướng linh hoạt

Giới thiệu chi tiết về máy kéo hàn bồn

Máy kéo hàn bồn là thiết bị tự động. Nó có thể có được mối hàn rộng hơn sau một lần hàn. Nó rất thích hợp cho hàn hồ quang, đường kính lớn hơn 750MM. Bạn có thể điều chỉnh tốc độ lắc, góc lắc, vị trí lệch tâm và thời gian dừng của trái và phải. Nó phù hợp với nhiều loại mối hàn khác nhau. Tốc độ lớn nhất là 1250mm/phút ở vị trí không hàn.

Xe hàn CO2 tự động được sử dụng rộng rãi trong tàu, cầu, đầu máy, kết cấu thép, hóa dầu và các ngành công nghiệp khác. Thích hợp để hàn các kết cấu hàn khác nhau, chẳng hạn như gân, sườn, mặt cắt ngang, dầm hộp, v.v. Những ưu điểm chính của nó bao gồm:

1, Giảm cường độ lao động và cải thiện môi trường làm việc;

2, Cải thiện hiệu quả làm việc, gấp 1,5 lần so với hàn thủ công;

3, Tránh chất lượng hàn kém do các yếu tố con người, hoạt động thủ công chung của tỷ lệ lỗi trong khoảng 20%, và việc sử dụng xe hàn tự động không tạo ra tỷ lệ lỗi hàn, vì vậy lợi ích toàn diện của nó, so với hàn thủ công tăng gần 200%;

4, Mức độ tự động hóa cao để đảm bảo sự ổn định của chất lượng hàn;

5, Công nhân không có tay nghề có thể sử dụng nó một cách nhanh chóng;

Các tính năng chính của máy kéo hàn bồn

1),Xe hàn nàylà một thiết bị tự động và có thể thu được một mối hàn rộng bằng một lần hàn. Đặc biệt thích hợp để hàn vật liệu hồ quang (ống) có bán kính lớn hơn 900mm.

2), Tốc độ lắc, Góc lắc, vị trí dịch chuyển tâm và thời gian dừng trái và phải có thể được điều chỉnh, phù hợp với các thông số kỹ thuật khác nhau của đường hàn. Tốc độ di chuyển tối đa của xe là 1250mm/phút ở trạng thái không hàn.

Ø Lưu ý: Công tắc vòng tự bảo vệ của máy hàn phải được đóng OFF khi cài đặt và hàn, vì máy hàn khí bảo vệ xe hàn là một số liên lạc không đổi và việc hàn chắc chắn sẽ để lại các đầu còn lại. Nếu đặt thành ON, xe hàn sẽ ngừng di chuyển, nhưng hồ quang sẽ không bị dập tắt.

3), Nam châm đều được điều khiển bật/tắt, rất tiện lợi để làm sạch rác sắt và di chuyển xe. Đường ray được điều khiển để tránh xe khỏi đường hàn.

4), Thiết bị hồ quang được cung cấp và phạm vi điều chỉnh thời gian thu hồ quang là 0-7s.

5), Xe được trang bị công tắc dừng cảm ứng. Xe có thể tự động dừng sau khi hàn, rất tiện lợi cho một công nhân vận hành nhiều thiết bị cùng một lúc.

6), Việc lắp đặt và tháo dỡ xe và đường ray được điều khiển bằng thiết bị đặc biệt, rất tiện lợi để vận hành

7), Kích thước nhỏ, trọng lượng nhẹ, dễ di chuyển và lắp đặt, công nhân không có tay nghề cũng có thể thực hiện hàn.

Thành phần chính của máy kéo hàn bồn

Máy kéo hàn bồnbao gồm thân máy, hộp điều khiển, khối trượt X-Y, giá đỡ mỏ hàn, bánh dẫn hướng và đường ray thẳng.

1, Thân máy: Nó là thiết bị truyền động, bao gồm động cơ, hộp giảm tốc hành tinh, bánh răng truyền động và bánh xe ray.

2, Vỏ điều khiển: Để điều khiển chuyển động của xe. Vui lòng tham khảo hướng dẫn sử dụng bảng điều khiển.

3, Thiết bị chéo: Bạn có thể sử dụng nó trong quá trình hàn thẳng (chẳng hạn như vỏ container) để điều chỉnh vị trí của mỏ hàn trong trường hợp di chuyển đường ray.

4, Khối trượt cắt X-Y: Thuận tiện để điều chỉnh mỏ hàn lên xuống hoặc trái phải.

5, Thiết bị lắc: Để thực hiện các kiểu hàn khác nhau.

6, Giá đỡ mỏ hàn: Nó có thể giữ mỏ hàn và dễ dàng điều chỉnh góc của mỏ hàn. Lưu ý: Không được giữ phần dẫn điện, có thể dẫn đến đoản mạch hoặc điện giật.

7, Ổ cắm nguồn: Nó là ổ cắm của cáp điện bên ngoài, được kết nối với dây nối đất. Ổ cắm này chịu trách nhiệm kết nối xe với bộ nạp và cung cấp năng lượng cho hệ thống. (Có hai nhánh ở cuối cáp, một trong số đó được sử dụng để kết nối bộ nạp; một nhánh khác được sử dụng để kết nối nguồn.)

• Núm vặn tay: Nó được sử dụng để di chuyển máy này. Vui lòng giữ chặt.

• Núm vặn tay bật-tắt và núm vặn tay tháo rời.

8, Đường ray đai thép: Nó được trang bị nam châm vĩnh cửu để làm cho đường ray hấp thụ vào các công trình để đáp ứng các nhu cầu hàn khác nhau. Nó rất thích hợp cho hàn hồ quang, đường kính lớn hơn 750MM.

9, Nam châm: Nam châm bật-tắt mạnh. Nếu bạn muốn di chuyển đường ray, vui lòng vặn tất cả các công tắc nam châm "OFF".

10, Giá đỡ cáp: Bạn có thể sử dụng nó để mang cáp để giảm tải cho máy lắc.

11, Mỏ hàn: Người dùng có thể chọn mỏ hàn thẳng hoặc mỏ hàn cong.
