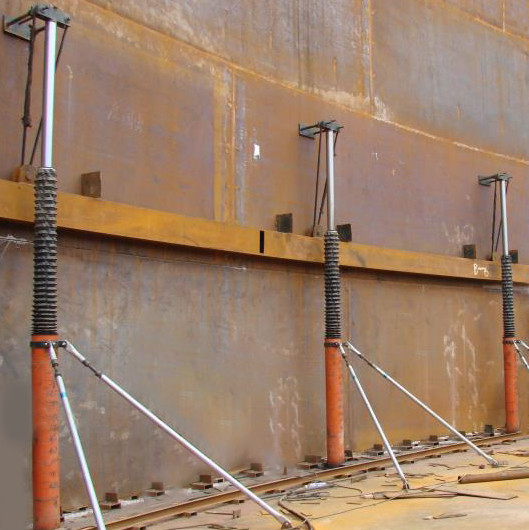

Hệ thống kích thủy lực tiên tiến cho xây dựng bồn chứa

Hiện tại, có sáu phương pháp xây dựng xây dựng bể lưu trữ lớn: jack thủy lực, cột trung tâm, nổi, tải về phía trước, nâng cơ khí.Hệ thống nâng cao thủy lực là một trong những được sử dụng rộng rãi nhất, được đặc trưng bởi khả năng thích nghi rộng rãi và về mặt lý thuyết có thể được áp dụng cho bất kỳ xe tăng kích thước nào..Jack thủy lực là một phần quan trọng của hệ thống jack thủy lực.

Dưới đây là danh sách nội dung:

• Các thành phần sản phẩm của jack thủy lực là gì?

• Các đặc điểm và ứng dụng của jack thủy lực là gì?

• Các bước xây dựng của jack thủy lực là gì?

Các thành phần sản phẩm của jack thủy lực là gì?

Một module bao gồm

• 1 bộ x Trạm bơm điện: Nguồn cung cấp điện thủy lực, công suất động cơ 4KW, dòng chảy định lượng khoảng 15l / phút.

• 5 bộ x xi lanh kéo: 25 tấn định lượng (18 tấn, 100%) (bao gồm các thành phần của thiết bị kéo thủy lực

• 5 bộ x hệ thống vòi dầu: Một cấu trúc bể cần một hệ thống điều khiển kéo. Mỗi hệ thống điều khiển kéo bao gồm:

• 1 bộ x Bộ điều khiển và bảng điều khiển điện:

Mỗi bộ bao gồm:

• 1 hộp điều khiển hoạt động PLC tập trung,

• 1 tủ nguồn điện ((Với nút bấm tập trung và hệ thống điều khiển PLC tự động hoặc điều khiển được điều khiển bằng tay cầm đơn.

Các đặc điểm và ứng dụng của jack thủy lực là gì?

• Ứng dụng

1Các jack thủy lực chủ yếu được sử dụng cho xây dựng bình dọc từ đầu đến đáy;

2Nó cũng có thể được sử dụng cho việc nâng hoặc nâng siêu công việc.

• Đặc điểm

1Hệ thống nâng thủy lực bao gồm trạm bơm thủy lực, xi lanh, dây thép và nhịp.

2. Hệ thống nâng thủy lực sử dụng điều khiển PLC trung tâm để xử lý nâng. Mỗi bộ truyền động được trang bị thiết bị cân bằng phụ trợ để đảm bảo độ chính xác của nâng đồng thời;

3.Trạm bơm jack thủy lực có phụ trợ điều khiển bằng tay và điều khiển trung tâm hai mô hình hoạt động.và nhiều nhóm cũng có thể được tích hợp để nâng đạt được độ chính xác tốt hơn và hiệu ứng hàn tốt hơn;

4.Tất cả các xi lanh có van an toàn. Nó có thể được tự động khóa để tránh xi lanh / bể rơi ngay cả trong tình huống của điện tắt, cao áp ống vỡ, vỡ;

5Các xi lanh được với một ống cao áp để tránh rò rỉ dầu thường xảy ra bởi các ống truyền thống nhiều. xi lanh sẽ trở lại trạng thái ban đầu của chính nó trọng lượng;

6.Stroke của xi lanh thủy lực là 1475mm, có thể thỏa mãn mỗi vỏ vòng với 2500 tấm nâng một bước. giảm đáng kể thời gian lãng phí;

7.Hydraulic xi lanh chiều cao cơ bản là 2050mm, có thể phù hợp với máy hàn vòng tròn tự động để tiến hành hàn may vòng tròn bên trong;

8.Module cấu hình, số lượng jack thủy lực có thể được điều chỉnh theo kích thước khác nhau của bể và trọng lượng

9Hiệu quả cao, mỗi lần nâng hoặc rơi chỉ cần khoảng 15 phút;

10Có thể hợp tác tốt với máy hàn xe tăng của chúng tôi, có thể giảm đáng kể chi phí nhân lực và giảm thời gian xây dựng;Thông thường một máy hàn nối ngang có thể phù hợp với 6-10 thợ hàn có tay nghề. Máy hàn niêm thẳng đứng có thể phù hợp với khoảng 20-30 người thợ hàn có tay nghề và máy kéo hàn butt / filet có thể phù hợp với 6-15 thợ hàn có tay nghề.

Các bước xây dựng của jack thủy lực là gì?

Mô tả ngắn gọn sau đây đưa ra các quy trình làm việc, có thể được sửa đổi một số chi tiết khi cần thiết.

1Các tấm đáy thùng được đặt trên nền tảng đã chuẩn bị và hàn với nhau.

2Các vạch hoặc công trình lưới của mái nhà được lắp ráp và cuối cùng được kết hợp với cạnh trên của vòng vỏ.

3Hệ thống nâng thủy lực được lắp đặt trong bể. Các tấm của vòng vỏ thứ hai (gần vòng trên) được đặt bên ngoài vòng đầu tiên.

4Phần hoàn thành của bể (vòm và vòng vỏ trên) được nâng lên bằng thủy lực đến độ cao mà ở đó các tấm của vòng thứ hai có thể được di chuyển vào vị trí và tấm mái có thể được hoàn thành.

5Các tấm của vòng vỏ thứ hai được đặt chính xác và hàn với nhau đến cạnh dưới của vòng đầu tiên.

6Các tấm của vòng vỏ thứ ba được đặt bên ngoài vòng vỏ thứ hai.

7Phần hoàn thành của bể (mái nhà hai vòng vỏ trên cùng) được nâng lên.

8Chu kỳ hoạt động trên được lặp lại cho đến khi vòng vỏ cuối cùng (bottom) được hoàn thành.

9.Toàn bộ thùng được hạ xuống tấm dưới cùng và hàn với điều này.

10- Các thiết bị nâng được tháo dỡ.

Jack thủy lực chủ yếu được sử dụng trong xây dựng xe tăng lớn. WINCOO ENGINEERING CO., LTD đang cung cấp thiết bị jack thủy lực xe tăng cho các nhà thầu xe tăng trên toàn thế giới.
